Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | VE9 |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 280~504 / pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L / C, T / T, Western Union |
Поставка способности: | 2000 ШТУК В МЕСЯЦ |
Тип: | закрытый | Применение: | Строительная техника |
---|---|---|---|
Водитель: | гидравлический мотор | Ранг IP: | IP66 |
Цвет: | Как спрошено | Эффсиенси: | 40% |
Модель: | ВЭ9 | Коэффициент: | 61:1 |
Высокий свет: | привод слевинг для солнечной системы слежения,солнечный привод отслежывателя |

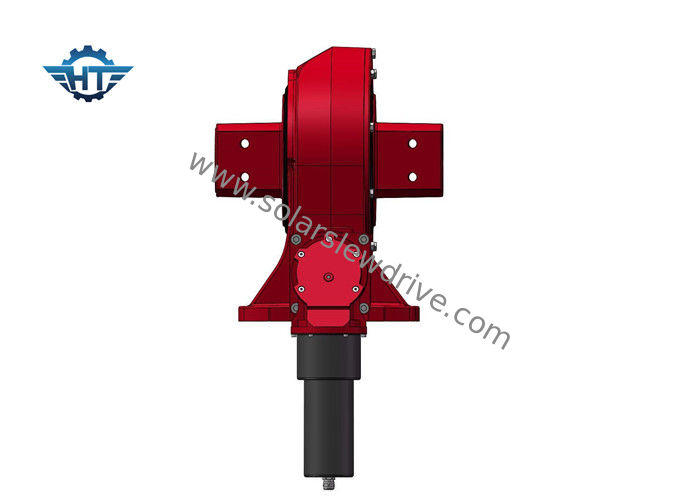

Шестерня червя Vertial сразила привод с червем часов для системы слежения оси рычага одиночной
Описание
Вертикальный конструировать самая большая светловина приводов slewing Hangtuo, вертикальный конструировать главным образом использован для солнечной системы отслежывателя, особенная структура упрощает сложную структуру одиночного кронштейна солнечной системы слежения оси, уменьшая цену всей системы, вертикальный конструировать играет более конкурсную роль в солнечном рынке отслежывателя.
Модель: | VE9 | Место происхождения | Changzhou, Китай |
Бренд | HANGTUO | Тип | Заключенный |
Материал | 42CrMo, 50Mn | Вращающий момент выхода | 7320 N.m |
Опрокидывать вращающий момент момента | 18300 N.m | Удержание вращающего момента | 51000 N.m |
Статическая осевая оценка | 90 KN | Статическая радиальная оценка | 160 KN |
Динамическая осевая оценка | 45 KN | Динамическая радиальная оценка | 80 KN |
Коэффициент шестерни | 61:1 | Эффективность | 40% |
Применения
Самое общее применение привода slewing для отслежывателей двойн-оси drivesare двойн-оси slewing солнечных, как heliostats и сконцентрированное photovoltaics (CPV), и блюда спутника или радиолокатора. Другие применения включают автомобильные подъемы, робототехнические позиционеры руки, и оборудование этапа.
Спецификации позиционера Двойн-оси SDE
Особенности
1. Вертикальный закрытый конструировать с одиночным или двойным выходом.
2. Используя шестерню червя часов, мульти-зуб контактируя, вращающий момент передачи высокий для того чтобы выдержать большую нагрузку.
Технические данные привода Slewing серии VE
Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Да | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Да | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Да | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Да | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Да | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Да | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Да | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Да | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Да | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Да | 251 |
Применения
Много применений где роторный привод можно использовать, основных потому что он хорошо подойдет для применений которые требуют, что нагрузка поддерживает силу и вращательный вращающий момент.
Типичные применения привода качания включают, но не ограничены к:
отслежыватель 1.Solar
турбины 2.Wind
подъем 3.Men's
машинное оборудование 4.Hydraulic
5.Telehandler
6.Excavator
7.Lift
8.Cranes
оборудование 9.Drilling
оборудование 10.Military
