Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | СЭ14» |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 410~510/Piece ~360/ pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L / C, T / T, Western Union |
Поставка способности: | 500 ПК в месяц |
модель: | 14 дюйма | Держать вращающий момент: | 54200 Нм |
---|---|---|---|
Опрокидывать вращающий момент: | 68000 Нм | Вращающий момент выхода: | 6550 Нм |
аксиальная нагрузка: | 680 KN | Радикальная нагрузка: | кН 230 |
сертификат: | ISO9001, CE | окрашенный: | Доступный |
Гарантия: | 5 лет | Собственн-замок: | Да |
Высокий свет: | кольцо слевинг шестерни червя,мотор шестерни глиста |

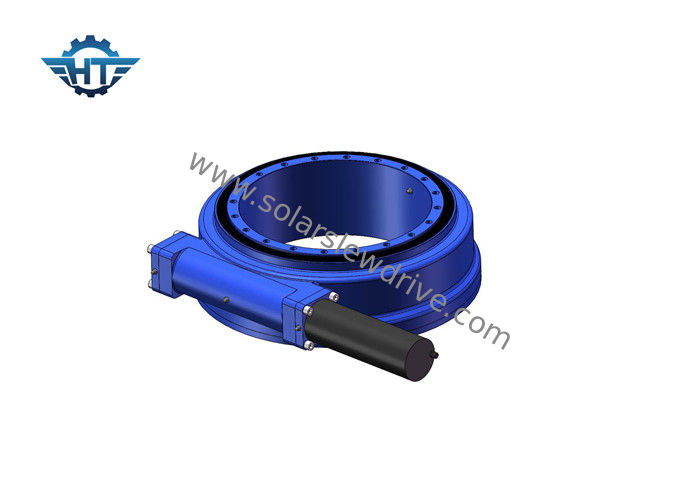

Привод Дривед ряда шестерни червя электрическим двигателем и коробкой передач для солнечной системы слежения
Характер продукции
Также вызванный привод Слевинг, подшипником кольца слевинг, вид продукта способный для того чтобы выдержать большие аксиальные нагрузки с очень низкоскоростным. И в зависимости от типа также хорошо подойдите для поглощения опрокидывать момент. Кольца Слевинг доступны в промышленных моделях, в которых кольца сделаны из кованой стали и затвердетые следы шарика также снабжены. По мере того как технология улучшала, больше приводов слевинг используют технологию червя часов, в которой формируют для того чтобы включить червя больше зубов в шестерне. Это увеличило результаты захвата зуба в больших прочности, эффективности и стойкости. Привод слевинг использует стандартную технологию червя в которой червь на горизонтальном коэффициент скорости вала зависит от отношения между числом потоков на черве и числом зубов в шестерне червя или шестерне. Они унифицированные продукты для специфических индустрий как солнечная индустрия и мобильные применения как экскаваторы. Приводят в действие ли или не совмещают червя электрическим двигателем или гидравлическим мотором, с дополнительной планетарной коробкой передач, коробкой передач етк червя.
Перформасе серии СЭ
Модель | Коэффициент | Вращающий момент требуемой производительности (Н.м) | Опрокидывающ вращающий момент (Н.м) | Держащ вращающий момент (Н.м) | Аксиальная нагрузка (кН) | Радиальная нагрузка (кН) | Эффективность | Точность (°) | Само-запирать | Вес (кг) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Да | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Да | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Да | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Да | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Да | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Да | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Да | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Да | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Да | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Да | 204 |
Установка привода ряда
1. Очистите конструкцию крепления, например от заварки, гальванизировать, выпарок, грязи, етк.
2. Поднимите привод ряда с болтами глаза.
3. Привод ряда будет установлен в разгруженном состоянии.
4. Следующая процедура будет следовать во избежание отступлениями между болтом затягивая силы.
5. Приложите жидкость замка потока к потокам.
6. Положите жидкость замка потока на зазор потока спрашивая подходящие части полно.
7. Подожмите болты кроссвисе. См. общую картину в эскизе ниже как болты получают вращающий момент в кроссвисе последовательности. Начните с или внутренним или наружным кольцом. Сделайте кроссвисе торкеинг всех болтов до 30% из затягивать вращающий момент. После этого повторите кроссвисе вращающий момент до 80% из затягивать вращающий момент. В конце концов кроссвисе вращающий момент до 100% из затягивая вращающего момента.
1. Кольцо первого совершенно вращающего момента внутреннее или наружное, после этого делает другое кольцо.
2. Как только винт затягиван, пожалуйста постоянно отметьте положение головки винта к этой из неподвижной структуры. Это будет использовано позже во время осмотра чтобы быть уверенным головка винта не разматывала.
Много применений где роторный привод можно использовать, основных потому что он хорошо подойдет для применений которые требуют, что нагрузка поддерживает силу и вращательный вращающий момент.
Типичные применения привода качания включают, но не ограничены: солнечный отслежыватель, ветротурбина, подъем людей, гидравлическое машинное оборудование, телеандлер, деррик-кран экскаватора, подъем, краны, буровое оборудование, военное оборудование.
