Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | se17 |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 100~1100/ pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L / C, T / T, Western Union |
Поставка способности: | 2000 ШТУК В МЕСЯЦ |
Коэффициент шестерни: | 102:1 | Вращающий момент нормальной производительности: | 9400 Nm |
---|---|---|---|
Место происхождения: | Changzhou, Китай | Удержание вращающего момента: | 65040 Nm |
Опрокидывать вращающий момент: | 135600 Nm | Само-замок: | Да |
Использование: | Солнечные отслежыватели | Защитите особенность: | IP66 |
Высокий свет: | привод слевинг для солнечной системы слежения,солнечный привод отслежывателя |

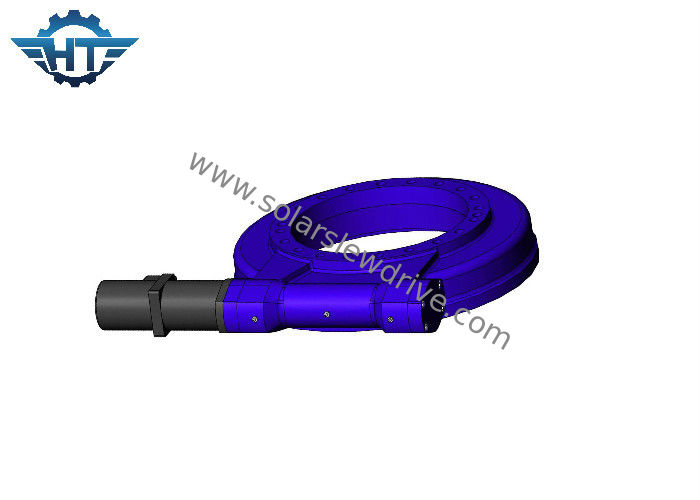

17 редуктор зубчатого колеса привода ряда дюйма IP66 небольшой для горизонтальной одиночной солнечной системы слежения
Описание
Солнечные отслежыватели захватывают полный размер лучей солнца потому что slewing управляет coule для того чтобы сделать систему следовать солнцем совершенно. Согласно различным областям, рост энергии захваченной солнечный отслеживать двойн-оси увеличен до & больше чем 100% чем фиксированные плоские установленные панели, как 2-ось вращения позволяют отслежывателю расположить солнечные модули/панели для того чтобы смотреть на перпендикуляр (сразу на) к солнцу от рассвета к сумраку.
В отслежывателях двойной оси солнечных, мы смогли использовать оба 2 привода slewing SE и систему слежения двойной оси солнечной.
Параметры серий SE
Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Да | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Да | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Да | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Да | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Да | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Да | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Да | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Да | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Да | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Да | 204 |
Различные моторы 220VAC, 380VAC моторов (, моторы 12VDC, 24VDC, 48VDC, моторы сервопривода и stepper моторы) смогите быть конструировано согласно требованию к клиента.
Мотор DC
1. Примите двойную структуру поддержки для вала выхода так, что максимальный вращающий момент коробки передач будет увеличен много.
2. Колесо Солнца и планетарное колесо соединены сплайном который увеличивает максимальный вращающий момент коробки передач и удлиняет жизнь.
3. Мы используем винтовую зубчатую передачу на этапе входного сигнала которые делают шумом низкое anf, который побежали ровно в быстром ходе. Внутреннее кольцо шестерни отделено так, что мы сможем сделать больше коэффициента и дизайн гибок. Коробка передач и мотор устроены починкой шва винтом в осевых которые увеличивают соответствуя точность и уменьшают шум.
4. Мы используем держатель вращающей оси внутри планетарной вращающей оси пользы wheel.we меля вместо сползать мелющ так жизнь коробки передач гораздо длиннее.
5. Двойная структура поддержки; Внутренний молоть на внутренней скважине планетарных шестерней делая внутренней округлостью скважины чем 0.003mm; бег путем свертывать вместо сползать; Выскабливать точности шестерни HRC60 поверхностный; Принятие всех этих technoligies обеспечивает супер тихий и устойчивый работать и время длинной жизни над 10000 часами.
