Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | VE |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 360/ pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L / C, T / T, Western Union |
Поставка способности: | 500 ПК в месяц |
Фирменное наименование: | Hangtuo | Материал: | 50Мн, 42КрМо |
---|---|---|---|
Модель: | вертикальный тип | Сертификат: | ISO9001, CE |
Мотор: | 12/24ВДК | Обслуживание: | свободный |
Цвет: | Как спрошено | Само-замок: | да |
Высокий свет: | Привод ряда шестерни глиста,шестерня кольца слевинг |

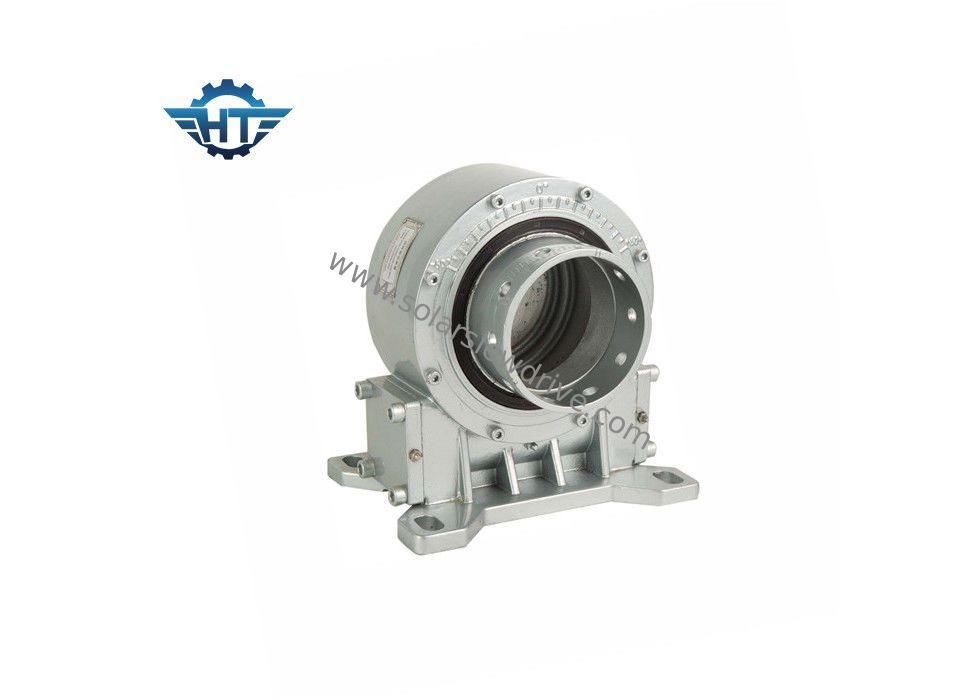

VE9 одиночная коробка передач привода ряда оси IP66 солнечная, безуходная для горизонтальных солнечных отслежывателей
Описание
Зависящая доставка – больше всего приказывает корабль в 15 дней или меньше
Служба технической поддержки – инженеры готовят для того чтобы помочь
Высококачественные приводы slewing на сходной цене – мы имеем нашу собственную фабрику с продуктами встретить или превысить качество всех главных брендов и нас будет использовать экономические грузя методы основанные заказанн различные для того чтобы держать вас внутри бюджет
Деятельность & Обслуживани-деятельность и ремонтные службы понижают ваши накладные расходы и гонорар.
Тип технические спецификации VE
Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Само-запирать | Вес (kg) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Да | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Да | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Да | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Да | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Да | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Да | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Да | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Да | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Да | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Да | 251 |
Установка
1. Подготовка
1,1 проверите привод ряда для физического повреждения.
1,2 чистые поддерживая поверхности
2. Устанавливая болты
Как изготовитель коробки передач, мы не поставляем, гарантировать или порекомендовать устанавливая крепежные детали использовал. Пожалуйста позаботьтесь большая забота в определять этот деталь который прикрепит наш продукт в твое.
Будут использованы предписанные размеры, номер и качественные ранги.
Коэффициент сжатия (длина стержня заклепки к диаметру болта) будет наблюдаться, от минимального ≥1.5 к максимальному ≤2.
Болты с полностью продетым нитку валом должны быть не допустимы.
Сразил функцию привода, продолжительность жизни, и стойкость соединения болта повлияна на в случае невыполнения.
Используйте плоские шайбы соотвествующего выбора размера и прочности затягивать вращающие моменты так, что не будет превышено допустимое interfacial давление.
Устанавливая болты в обычных случаях адекватно обеспечены правильный поджимать.
Извещение: Польза разделенных колец, разделенных шайб, etc. не допустимых.
Затягивать вращающий момент и начальные поджатия для болтов установки.
Затягивать вращающий момент |
Размер болта установки |
|||||
Класс |
M6 (1/4-20UNC) |
M8 (5/16-18UNC) |
M10 (3/8-16UNC) |
M12 (7/16-14UNC) |
M16 (5/8-11UNC) |
M20 (3/4-10UNC) |
Класс 8,8 | 10,2 N.M | 24,7 N.M | 49 N.M | 85,5 N.M | 212,2 N.M | 414 N.M |
Класс 10,9 | 14,3 N.M | 34,8 N.M | 68,9 N.M | 120,2 N.M | 298,4 N.M | 582,1 N.M |
Класс 12,9 | 17,2 N.M | 41,7 N.M | 82,7 N.M | 144,2 N.M | 358,1 N.M |
689,5 N.M |
