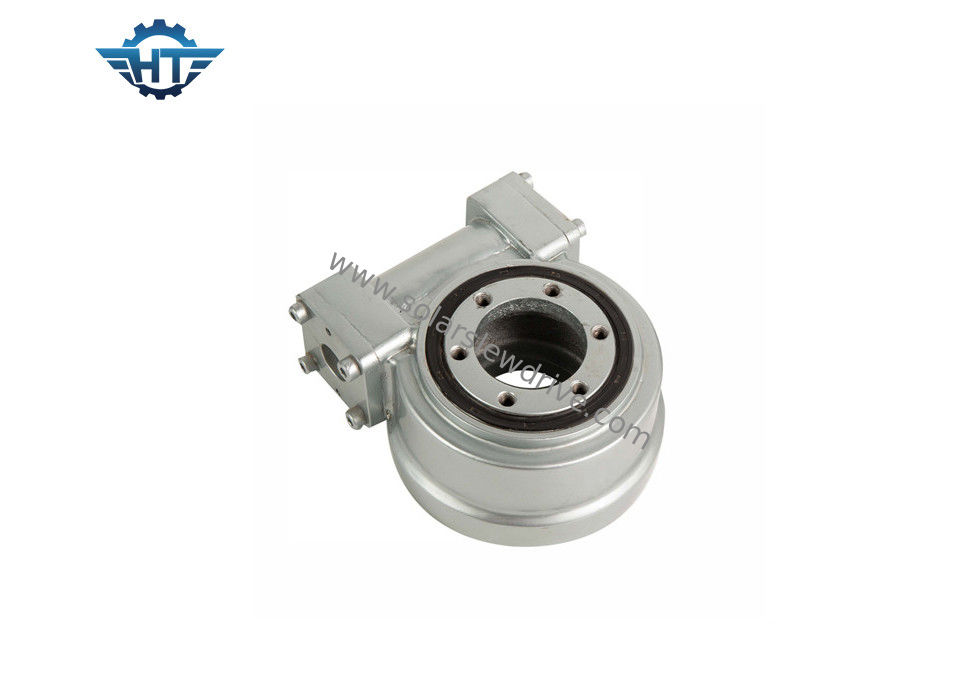

Коробка передач привода ряда SE IP66 с 24 моторами шестерни Vdc для одиночной отслежывателей опрокинутых осью солнечных
Описание
SE сразил привод хороший выбор когда проект в диких жестких условиях труда и анти--корозии. Он конструирован с шестерней зуба с криволинейной образующей, им увеличит вращающий момент выхода с плавным ходом главной анти--пыльной бури, пользы поля.
Привод slewing Hangtuo главным образом состоит из подшипника slewing, шестерни червя, снабжения жилищем и гидравлического или электрического двигателя.
Параметры серий SE
| Модель |
Коэффициент |
Вращающий момент требуемой производительности (N.m) |
Опрокидывающ вращающий момент (N.m) |
Держащ вращающий момент (N.m) |
Аксиальная нагрузка (kN) |
Радиальная нагрузка (kN) |
Эффективность |
Точность (°) |
Само-запирать |
Вес (kg) |
| 1" |
32:1 |
400 |
1000 |
1800 |
22 |
12 |
40% |
≤0.1 |
Да |
6 |
| 3" |
31:1 |
600 |
1500 |
3000 |
30 |
16 |
40% |
≤0.1 |
Да |
8 |
| 5" |
37:1 |
800 |
6000 |
9200 |
68 |
27 |
40% |
≤0.1 |
Да |
12 |
| 7" |
57:1 |
2000 |
13500 |
13200 |
132 |
58 |
40% |
≤0.1 |
Да |
21 |
| 9" |
61:1 |
4400 |
45000 |
30800 |
340 |
130 |
40% |
≤0.1 |
Да |
49 |
| 12" |
78:1 |
5800 |
54400 |
40560 |
480 |
190 |
40% |
≤0.1 |
Да |
61 |
| 14" |
85:1 |
6550 |
68000 |
54200 |
680 |
230 |
40% |
≤0.1 |
Да |
63 |
| 17" |
102:1 |
9400 |
135600 |
65040 |
980 |
390 |
40% |
≤0.1 |
Да |
105 |
| 21" |
125:1 |
16000 |
203400 |
81000 |
1600 |
640 |
40% |
≤0.1 |
Да |
149 |
| 25" |
150:1 |
21000 |
271160 |
89000 |
2400 |
950 |
40% |
≤0.1 |
Да |
204 |
Применение
Приводы Slewing можно широко использовать для солнечной системы слежения, CPV, CSP, HCPV, ветротурбины и спутниковой тарелки антенны. Те продукты конструированы на длинная жизнь, работающ в трудных условиях окружающей среды.
Наши преимущества
Быстрые времена реакции
Долгосрочный опыт в управлении умн-процесса для массового производства так же, как в ориентированных на клиент совершенствованих продукциях.
Преимущество продукта
Привод slewing червя часов привода Slewing (закрытого типа, вертикального типа, двойного типа оси, типа точности) основан на подшипнике slewing с сильным опрокидывая вращающим моментом момента и статической само-запирая функцией. Много контактирующей поверхности зуба конструирована специально для управлять высокой нагрузкой.
Стабилизированное качество
Настроенные критические качественные пункты осмотра, положения итога 9 через завод. Мы настроили критические качественные пункты осмотра, делаем качественные инструкции осмотра контролировать строго в ключевом процессе. Мы используем тарировку датчика высокой точности & измерения.
Испытывать
Предварительный прибор измерения
Измерение должно быть откалибрировано, проверка и только квалифицированный датчик можно использовать.
Наше обслуживание
Корпоративный с Hangtuo значит непосредственный контакт с опытными техническими специалистами, хорошим советом и удовлетворенными согласованиями.
Изменения для того чтобы одеть покупательские спросы можно исполнить стремительно и надежно. Никакое дело вы хотите, чтобы различный переходник одевает для соединения мотора шестерни, длинного вала, и альтернативных крася процесса или цветов. Хорошие документации как чертежи 3D, профессиональное развитие и испытывать прототипа.
