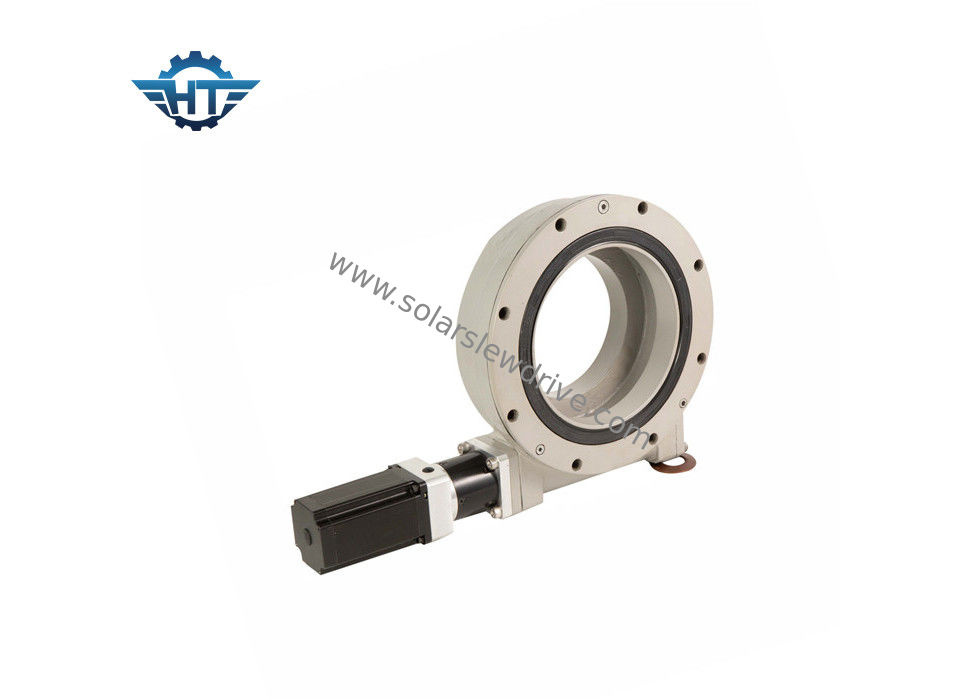

Коробка передач привода ряда серии Се солнечная прикрепленная с мотором шестерни для солнечной системы слежения
Характер продукции
Модельный код:
1 2 3 4 5 6 7 8 9 10 11
| КЭ - 3 - а - 31 - м - ХА - 6Б Р к - 2 - РЭВ.А |
1-СЭ: СЭ-горизонтальный привод ряда
ВЭ-вертикальный привод ряда
СДЭ-двойной привод ряда оси
2- Размер продукта, ег.3», 5", 7", 9", 12", 14", 17", 21", 25"
3" привод ряда, коэффициент уменьшения: 31.
5" привод ряда, коэффициент уменьшения: 37.
7" привод ряда, коэффициент уменьшения: 57.
9" привод ряда, коэффициент уменьшения: 61.
12" привод ряда, коэффициент уменьшения: 78.
14" привод ряда, коэффициент уменьшения: 85.
17" привод ряда, коэффициент уменьшения: 102.
21" привод ряда, коэффициент уменьшения: 125.
25" привод ряда, коэффициент уменьшения: 150.
3- А: Уровень инженерства, а, б, к, етк…
4- ССС: Коэффициент уменьшения.
5- М: М-метрические потоки установки, отверстие Никак-винта великобританским измерением. М
6- ХС: ХА гася
ХК-никакой гасить
Утюг ХД-Аустемперед дуктильный
ХК КПК
ХН-нитрирование
7- 25М: Входной сигнал сплайна Б-6Б
входной сигнал отверстия 12М-φ12
входной сигнал отверстия 25М-φ25
гидравлический входной сигнал мотора 160-160КК
входной сигнал мотора шестерни 24-24В
входной сигнал мотора шестерни 220-220В
входной сигнал мотора шестерни 380-380В
8-Р: Р-правая сторона, положение мотора. Л- левая сторона, положение мотора.
9-К: К-покрытый конец. Кодировщик Э-поставки. А - прочь, гидравлические положение порта & направление. И - внутри, гидравлические положение порта & направление. У- вверх, гидравлические положение порта & направление. Д - вниз, гидравлические положение порта & направление.
10- 2: Номер Пуст-одиночный, 2-Дуал Никак-червя
11-РЭВ.А: Номер версии А б к етк…
Извещение: Мы добавим код клиента когда клиенты будут иметь особенное требование.
Перформасе серии СЭ
| Модель |
Коэффициент |
Вращающий момент требуемой производительности (Н.м) |
Опрокидывающ вращающий момент (Н.м) |
Держащ вращающий момент (Н.м) |
Аксиальная нагрузка (кН) |
Радиальная нагрузка (кН) |
Эффективность |
Точность (°) |
Само-запирать |
Вес (кг) |
| 1" |
32:1 |
400 |
1000 |
1800 |
22 |
12 |
40% |
≤0.1 |
Да |
6 |
| 3" |
31:1 |
600 |
1500 |
3000 |
30 |
16 |
40% |
≤0.1 |
Да |
8 |
| 5" |
37:1 |
800 |
6000 |
9200 |
68 |
27 |
40% |
≤0.1 |
Да |
12 |
| 7" |
57:1 |
2000 |
13500 |
13200 |
132 |
58 |
40% |
≤0.1 |
Да |
21 |
| 9" |
61:1 |
4400 |
45000 |
30800 |
340 |
130 |
40% |
≤0.1 |
Да |
49 |
| 12" |
78:1 |
5800 |
54400 |
40560 |
480 |
190 |
40% |
≤0.1 |
Да |
61 |
| 14" |
85:1 |
6550 |
68000 |
54200 |
680 |
230 |
40% |
≤0.1 |
Да |
63 |
| 17" |
102:1 |
9400 |
135600 |
65040 |
980 |
390 |
40% |
≤0.1 |
Да |
105 |
| 21" |
125:1 |
16000 |
203400 |
81000 |
1600 |
640 |
40% |
≤0.1 |
Да |
149 |
| 25" |
150:1 |
21000 |
271160 |
89000 |
2400 |
950 |
40% |
≤0.1 |
Да |
204 |
Переход, регуляция & хранение
Транспортируйте только в горизонтальное положение, удары следует избежать.
Несите перчатки работы и быть осторожным при регуляции привода ряда.
Используйте отверстия колец в приводах ряда для того чтобы исправить болты для безопасных поднимать, регуляции и размещения.
Храните только в горизонтальном положении и в закрытых комнатах, держите его далеко от получать влажен, предохранение от поверхностной коррозии, который подвергли действию сопрягая поверхностей продолжает приблизительно 1 месяц в закрытой упаковке. Хранение более длинного периода требует особенных предохранительных мер.
Транспортировать распакованные кольца ряда
Используйте соответствующую поднимаясь шестерню никогда не транспортируйте продукт вертикально
Распакованные приводы ряда можно транспортировать с поднимаясь шестерней под следующими условиями:
- Поднимаясь шестерню необходимо установить соотвественно для нагрузки перехода блока.
- Болты кольца необходимо установить соотвественно для веса блока перехода.
- Привод ряда только будет транспортирован в одиночку.
- Переход внутри компания только будет исполнен горизонтально.
