Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | СДЭ7» |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 398~456/ pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L / C, T / T, Western Union |
Поставка способности: | 2000 ШТУК В МЕСЯЦ |
Материал: | 50Mn, 42CrMo | модель: | СДЭ7» |
---|---|---|---|
имя: | двойной привод ряда оси | Вращающий момент требуемой производительности: | 2000 Нм |
Держать вращающий момент: | 13500 Нм | Опрокидывать вращающий момент: | 13200 Нм |
Эффективности: | 40% | Стандартный цвет: | РАЛ 9006 |
Высокий свет: | Привод кольца Slewing,двигатель червя |

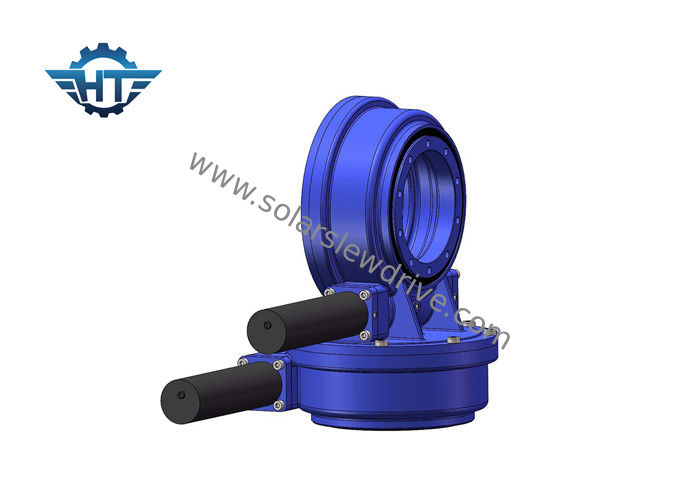

Червь ИП66 часов удваивает привод ряда оси для солнечной тепловой мощности и параболистического зеркала
Описание
Витает термальная система вообще имеет 4 типа:
Вообще, солнечное поколение тепловой мощности имеет следующие 4 типа: ринв, башня, блюдо (диск), и Фреснел.
Ринв
Тип солнечная система ринва поколения тепловой мощности вызван системой поколения тепловой мощности параболистического зеркала ринва солнечной. Тип параболистические концентрируя сборники ринва аранжирован последовательно и параллельный, нагревающ средство деятельности, производящ перегретый пар, и управляющ набором генератора паровой турбины для генерации электричества.
Башня
В 1973, вспышка всемирного нефтяного кризиса простимулировала научные исследования и разработки солнечной технологии. Сравненный с фотоэлементами, цена высока и эффективность низка. Эффективность солнечного поколения тепловой мощности относительно высока и технология относительно зрела.
Блюдо
Тип диска (также известный как блюдо) солнечная система поколения тепловой мощности система солнечной энергии мира первая. Он составлен параболистического зеркала составленного много зеркал. Он получает фокус параболоида и средство передачи тепла в приемнике хэатед. Управляйте двигателем для генерации электричества в пределах 750℃.
Фреснел
Принцип деятельности подобен типу фототермал производству электроэнергии ринва, за исключением того, что конденсатор структуры Фреснел использован вместо зеркала. Это делает его относительно недорогим, но эффективность соответственно уменьшена.
Потому что такая система имеет только немного времен концентрировать, качество хэатед водяного пара не высоко, так, что ежегодная эффективность производства электроэнергии всей системы сможет только достигнуть около 10%; но должный к простой структуре системы и сразу пользе жар-переносить средство для генерации пара, своей конструкции и расходов на техническое обслуживание также относительно низок.
Приводы ряда приложенные в башне КСП
Название продукта | Привод Слевинг СДЭ7 с шестерней 43Нм 24Вдк едет на автомобиле |
Вращающий момент выхода | 980 Н.м; 723 фт.льбс |
Вращающий момент максимальныйа выпуск продукции | 1938 Н.м; 1429 фт.льбс |
Опрокидывать вращающий момент момента | 7000 Н.м; 5163 фт.льбс |
Удержание вращающего момента | 13200 Н.м; 9736 фт.льбс |
Статическая осевая оценка | кН 133,20; 29943 льб |
Статическая радиальная оценка | кН 53; 11977 льб |
Динамическая осевая оценка | кН 31,90; 7171 льб |
Динамическая радиальная оценка | кН 27,91; 6274 льб |
Альтернативы мотора | Мотор АК 380В/220В; Степпер мотор; Безщеточный мотор |
Стиль продуктов | Двойная ось; Одиночная ось; КПВ/ХКПВ; Солнечное блюдо; Параболистический; Солнечная башня |
Особенность применения | Солнечная система слежения, промышленное Мачинер |
Таблица представления
Модель | Коэффициент | Вращающий момент требуемой производительности | Опрокидывать вращающий момент | Аксиальная нагрузка | Радиальная нагрузка | Удержание вращающего момента | Эффективность | Точность | Само-запирать | Вес |
Н.м | Н.м | кН | кН | Н.м | степень | Да | кг | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Да | 21кг |
5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Да | 32кг |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Да | 54кг |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Да | 88кг |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Да | 157 кг |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Да | 214кг |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Да | 315кг |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Да | 481кг |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Да | 682 кг |
Особенности
1. Высокий бакхолдинг вращающий момент для того чтобы улучшить солнечную безопасность системы слежения
2. охватывающ привод червя внутрь
3. Мулти контакт зуба для обеспечения высокой нагрузки
4. Само-запирая функция
Аппликатонс
Подгонянные обслуживания
1. Особенный дизайн основанный на различных применениях и проектах
2. Разные виды моторов смогли соответствоваться, как гидравлические моторы, степпер моторы, электрические моторы етк.
3. Другие цвета доступные основанные на коде РАЛ; наш стандартный цвет РАЛ 9006.
