Место происхождения: | Китай |
Фирменное наименование: | HANGTUO |
Сертификация: | CE, ISO9001 |
Номер модели: | VE5 |
Количество мин заказа: | 1 ПК |
---|---|
Цена: | 145~226 USD/PC |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15 ~ 30 дней |
Поставка способности: | 12000 ПКС/еар |
Тип: | Привод Slewing | Материал: | 42КРМН или 50Мн |
---|---|---|---|
Применение: | солнечная электрическая система | Гарантия: | 10 лет |
цвет: | требуемый клиент | Размер: | 3 дюйма - 25 дюймов |
Мотор: | 24 | Функция: | долгой жизни |
Высокий свет: | solar slew drive,slewing drive for solar tracking system |

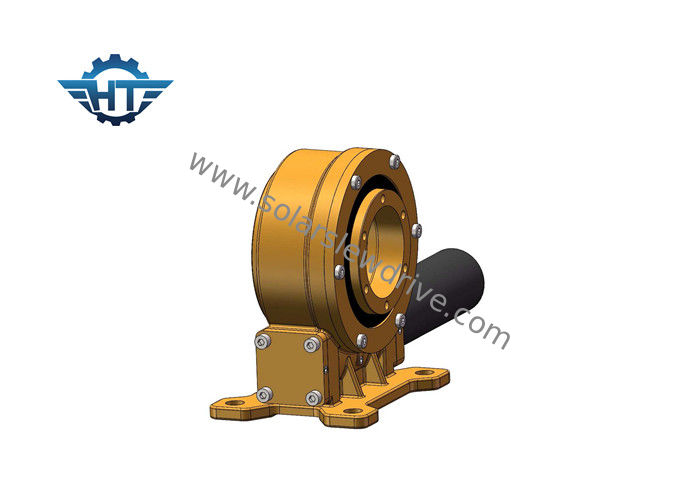

Привод ряда одиночного отслежывателя оси солнечного небольшой с электрическим мотором 24вдк для сконцентрированных солнечных отслежывателей
Описание
Обыкновенно ссылаемый привод ряда, по мере того как привод червя или подшипники слевинг, законченное, готовый для установки системы которая состоит из шестерни или подшипник кольца слевинг, червь, основание, и совершенно закрытое снабжение жилищем. Ее можно подгонять с гидравлическим или электрическими двигателями, планетарные коробки передач.
Фотовольтайческий отслеживать электростанции включает плоский рычаг одно-оси, косой рычаг одно-оси, косую одно-ось, и систему слежения 2-оси.
1. Плоский одиночный рычаг оси
Соответствующий для широт под 30 градусами и землей склоняют более менее чем 12 градуса.
2. Косой одиночный рычаг оси
Соответствующий для средства к высоким широтам, земному составляет около квартира.
3. Косой блок одно-оси
Соответствующий для средства к высоким широтам.
4. Двойная ось
Особенности
1. Вращайте от 0~180°
2. Подключите управляя мотор на влево или вправо бортовом
3. тавот был заполнен перед фабрикой
4. Простая установка
5. Рациональное использование космоса
6. Шестерня само-запирает; поэтому тормоз не необходим
7. Легкий и беглый метод начала и останавливать
8. Высокий бакхолдинг вращающий момент, соответствующий для вертикальной установки
9. Низкое обслуживание
Вертикальные рабочие параметры привода ряда
Модель | Коэффициент | Вращающий момент требуемой производительности | Опрокидывать вращающий момент | Аксиальная нагрузка | Радиальная нагрузка | Удержание вращающего момента | Эффективность | Точность | Само-запирать | Вес |
Н.м | Н.м | кН | кН | Н.м | степень | Да | кг | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Да | 13кг |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Да | 18кг |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Да | 28кг |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Да | 35кг |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Да | 51кг |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Да | 61кг |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Да | 78 кг |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Да | 105 кг |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Да | 185 кг |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Да | 244 кг |
