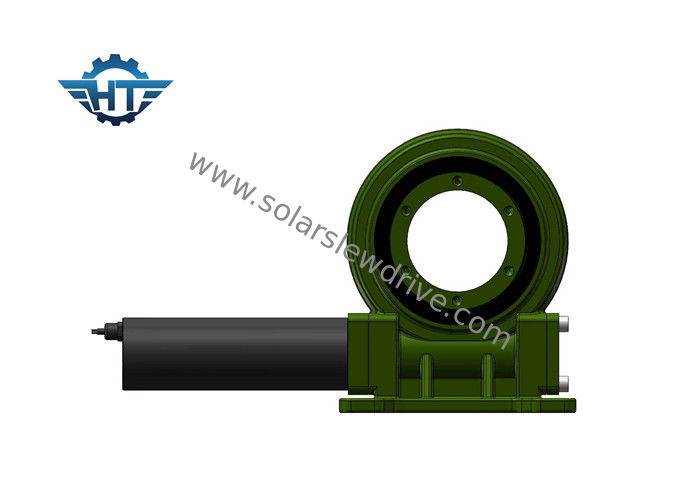

Вертикальный привод ряда шестерни червя ВЭ7 для солнечных отслежывателей с электрической шестерней 24ВДК едет на автомобиле

Name: Вертикальный привод ряда шестерни червя ВЭ7 для солнечных отслежывателей с электрической шестерней 24ВДК едет на автомобиле
Brand: HangTuo
SKU: ВЭ7»
Price: 280 USD
Availability: InStock
Rating: 4.9 (153 reviews)

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	HangTuo
Сертификация:	CE, ISO9001
Номер модели:	ВЭ7»

Оплата и доставка Условия:

Количество мин заказа:	1 часть
Цена:	USD 280~504 / pc
Упаковывая детали:	Коробка переклейки
Время доставки:	15~45 дней
Условия оплаты:	L / C, T / T, Western Union
Поставка способности:	2000 ШТУК В МЕСЯЦ

контакт

Подробное описание продукта

Материал:	50Mn, 42CrMo	модель:	ВЭ7»
Коэффициент шестерни:	57:1	Вращающий момент требуемой производительности:	1750Нм
Держать вращающий момент:	13200Нм	Опрокидывать вращающий момент:	7000Нм
Эффективности:	40%	Стандартный цвет:	РАЛ 9006
Высокий свет:	solar tracker drive , slewing drive for solar tracking system

Вертикальный привод ряда шестерни червя ВЭ7 с электрической шестерней 24ВДК едет на автомобиле для солнечных отслежывателей

Описание

Управляющее устройство червя ряда компактно построенный блок который состоит из шестерни, основания и червя слевинг. Этот блок приносит преимущества шестерни слевинг и червя в один блок.

Одиночная ось вертикальные приводы ряда установлены вертикально, оно специфически конструирована для систем слежения плоской одиночной оси солнечных которые требуют отслеживать к солнцу для востока - - запад. Точное вращение вертикального привода ряда позволяет механизму отслеживать совершенно. Этот вид вертикального привода слевинг изготовлен используя самую последнюю технологию которая включает механизм часов.

Преимущества

1. Высокий бакхолдинг вращающий момент для того чтобы улучшить солнечную безопасность системы слежения
2. ряд 360 градусов вращая
3. Охватывающ привод червя внутрь
4. Мулти контакт зуба для обеспечения высокой нагрузки
5. Само-запирать функцию

Техническое представление

Модель	Коэффициент	Вращающий момент требуемой производительности	Опрокидывать вращающий момент	Аксиальная нагрузка	Радиальная нагрузка	Удержание вращающего момента	Эффективность	Точность	Само-запирать	Вес
Модель	Коэффициент	Н.м	Н.м	кН	кН	Н.м	Эффективность	степень	Да	кг
3"	31:1	300	1500	3,6	15	7000	40%	≤0.1	Да	13кг
5"	37:1	637,5	5000	16	27	9200	40%	≤0.1	Да	18кг
7"	57:1	1750	7000	34	58	13200	40%	≤0.1	Да	28кг
8"	51:1	2250	11200	50	80	20400	40%	≤0.1	Да	35кг
9"	61:1	4300	16000	60	130	27200	40%	≤0.1	Да	51кг
12"	78:1	5600	25000	77	190	40560	40%	≤0.1	Да	61кг
14"	85:1	6750	48000	110	230	44200	40%	≤0.1	Да	78 кг
17"	102:1	9460	67000	142	390	53040	40%	≤0.1	Да	105 кг
21"	125:1	16000	89000	337	640	65000	40%	≤0.1	Да	185 кг
25"	150:1	21450	112000	476	950	89000	40%	≤0.1	Да	244 кг

Подгонянные обслуживания

1. Особенный дизайн основанный на различных применениях и проектах
2. разные виды моторов смогли соответствоваться, как гидравлические моторы, степпер моторы, электрические моторы етк.
3. другие цвета доступные основанные на коде РАЛ; наш стандартный цвет РАЛ 9006.

Словарь определяющих параметров

Опрокидывать вращающий момент момента: Этот вращающий момент нагрузка силы тяжести умноженная расстоянием между положением нагрузки и центром подшипника слевинг. Если фактический вращающий момент больше чем расклассифицированный опрокидывая вращающий момент момента, то привод слевинг будет переворачиван.
Радиальная нагрузка: Вертикаль нагрузки к оси подшипника слевинг
Аксиальная нагрузка: Нагрузка параллельная к оси подшипника слевинг
Удержание вращающего момента: Обратный вращающий момент. Когда привод вращает обратно, и части не повреждены, вызван максимальный достиганный вращающий момент удержание вращающего момента, его также увиден как сломленный вращающий момент.
Само-запирать: Только когда нагрузка, привод слевинг не может обратить поворачивает и таким образом вызвал само-запирать.
