Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | ВЭ7» |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 280~504 / pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L / C, T / T, Western Union |
Поставка способности: | 2000 ШТУК В МЕСЯЦ |
Материал: | 50Мн, 42КрМо | Модель: | VE7» |
---|---|---|---|
Коэффициент шестерни: | 57:1 | Вращающий момент требуемой производительности: | 1750Nm |
Удержание вращающего момента: | 13200Nm | Опрокидывать вращающий момент: | 7000Nm |
эффективность: | 40% | Стандартный цвет: | RAL 9006 |
Высокий свет: | привод слевинг для солнечной системы слежения,солнечный привод отслежывателя |

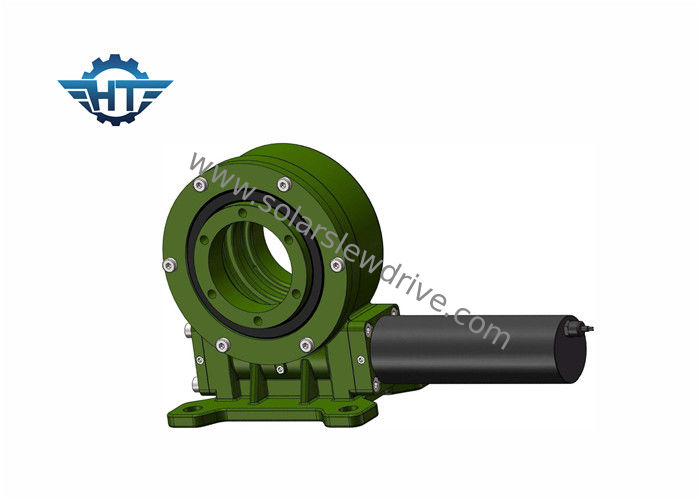

Вертикальная шестерня червя серии сразила привод с моторами шестерни 24VDC для системы слежения одиночной оси солнечной
Описание
Вертикальные установленные приводы ряда специфически конструированы для солнечных систем слежения которые требуют горизонтальный отслеживать оси. Точное вращение вертикального привода ряда позволяет механизму отслеживать совершенно. Этот вид вертикального привода кольца slewing изготовлен используя самую последнюю технологию которая включает механизм часов.
Преимущества
1. Высокий backholding вращающий момент для того чтобы улучшить солнечную безопасность системы слежения
2. ряд 360 градусов вращая
3. Охватывать внутренность привода червя
4. Multi контакт зуба для обеспечения высокой нагрузки
5. Само-запирать функцию
Технические данные привода Slewing VE
Модель | Коэффициент | Вращающий момент требуемой производительности | Опрокидывать вращающий момент | Аксиальная нагрузка | Радиальная нагрузка | Удержание вращающего момента | Эффективность | Точность | Само-запирать | Вес |
N.m | N.m | kN | kN | N.m | степень | Да | kg | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Да | 13kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Да | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Да | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Да | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Да | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Да | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Да | 78 kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Да | 105 kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Да | 185 kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Да | 244 kg |
Подгонянные обслуживания
1. Особенный дизайн основанный на различных применениях и проектах
2. Разные виды моторов смогли соответствоваться, как гидравлические моторы, stepper моторы, электрические моторы etc.
3. Другие цвета доступные основанные на коде RAL; наш стандартный цвет RAL 9006.
Опрокидывать вращающий момент момента: Этот вращающий момент нагрузка силы тяжести умноженная расстоянием между положением нагрузки и центром подшипника slewing. Если фактический вращающий момент больше чем расклассифицированный опрокидывая вращающий момент момента, то привод slewing будет переворачиван.
Радиальная нагрузка: Вертикаль нагрузки к оси подшипника slewing
Аксиальная нагрузка: Параллель нагрузки к оси подшипника slewing
Удержание вращающего момента: Обратный вращающий момент. Когда привод вращает обратно, и части не повреждены, вызван максимальный достиганный вращающий момент удержание вращающего момента, его также увиден как сломленный вращающий момент.
Само-запирать: Только когда нагрузка, привод slewing не может обратить вращает и таким образом вызванный само-запирать.
