Привод ряда двойной оси SDE7 солнечный с мотором DC 24V планетарным на 30 лет солнечной системы слежения

Name: Привод ряда двойной оси SDE7 солнечный с мотором DC 24V планетарным на 30 лет солнечной системы слежения
Brand: HangTuo
SKU: СДЭ7»
Price: 280 USD
Availability: InStock
Rating: 4.6 (118 reviews)

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	HangTuo
Сертификация:	CE, ISO9001
Номер модели:	СДЭ7»

Оплата и доставка Условия:

Количество мин заказа:	1 часть
Цена:	USD 280~504 / pc
Упаковывая детали:	Коробка переклейки
Время доставки:	15~45 дней
Условия оплаты:	L / C, T / T, Western Union
Поставка способности:	2000 ШТУК В МЕСЯЦ

контакт

Подробное описание продукта

Материал:	50Мн, 42КрМо	Модель:	SDE7»
Коэффициент шестерни:	57:1	Вращающий момент требуемой производительности:	2000 Нм
Удержание вращающего момента:	13500 Нм	Опрокидывать вращающий момент:	13200 Нм
эффективность:	40%	Стандартный цвет:	RAL 9006
Осевая нагрузка:	34 кН	Радиальная нагрузка:	58 кН
Высокий свет:	привод слевинг для солнечной системы слежения , солнечный привод отслежывателя

Отслежыватель двойной оси солнечный сразил привод с планетарным зацепленным мотором для солнечной системы слежения

Введение

Привод ряда оси 7 дюймов SDE7 двойной идеален для ситуаций которым нужен след ко всему времени солнца от восхода солнца к заходу солнца. Он может увеличить емкость производства энергии. Типичные применения включают отслежыватели двойной оси солнечные, его могут также приложенный в блюдах спутника и радиолокатора, машинах которым нужно двинуть 360 градусов на оба направления.

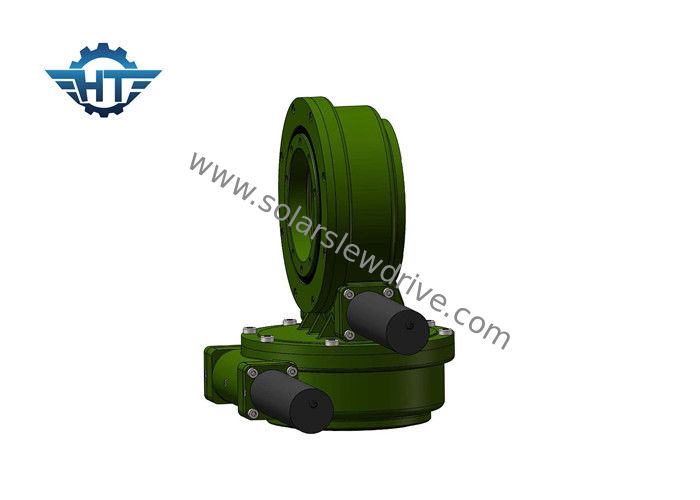

Привод ряда двойной оси SDE7 солнечный с мотором DC 24V планетарным на 30 лет солнечной системы слежения 0

Особенности

1. Охватывать внутренность привода червя
2. Multi контакт зуба для обеспечения высокой нагрузки
3. Само-запирать функцию
4. Смогите соответствоваться различному виду моторов

Лист SDE технический

Модель	Коэффициент	Вращающий момент требуемой производительности	Опрокидывать вращающий момент	Аксиальная нагрузка	Радиальная нагрузка	Удержание вращающего момента	Эффективность	Точность	Само-запирать	Вес
Модель	Коэффициент	N.m	N.m	kN	kN	N.m	Эффективность	степень	Само-запирать	kg
3"	31:1	300	1500	3,6	15	7000	40%	≤0.1	Да	21kg
5"	37:1	650	5000	16	27	9200	40%	≤0.1	Да	32kg
7"	57:1	1750	7000	34	58	13200	40%	≤0.1	Да	54kg
9"	61:1	4300	16000	60	130	27200	40%	≤0.1	Да	88kg
12"	78:1	5600	25000	77	190	40560	40%	≤0.1	Да	157 kg
14"	85:1	6750	48000	110	230	44200	40%	≤0.1	Да	214kg
17"	102:1	9460	67000	142	390	53040	40%	≤0.1	Да	315kg
21"	125:1	16000	89000	337	640	65000	40%	≤0.1	Да	481kg
25"	150:1	21450	112000	476	950	89000	40%	≤0.1	Да	682 kg

Словарь определяющих параметров

Опрокидывать вращающий момент момента: Вращающий момент нагрузка умноженная расстоянием между положением нагрузки и центром подшипника slewing. Если qorque произведенное нагрузкой и расстоянием больше чем расклассифицированный опрокидывая вращающий момент момента, то привод slewing будет переворачиван.
Радиальная нагрузка: Вертикаль нагрузки к оси подшипника slewing
Аксиальная нагрузка: Параллель нагрузки к оси подшипника slewing
Удержание вращающего момента: Обратный вращающий момент. Когда привод вращает обратно, и части не повреждены, вызван максимальный достиганный вращающий момент удержание вращающего момента.
Само-запирать: Только нагружанный, привод slewing не может обратить вращает и таким образом вызванный само-запирать.

Применение

Приводы slewing можно использовать для широкого диапазона применений. Зоны ряда раскрытия от экскаваторов и кранов, открытой разработки и ветротурбин, к антенне. Другие сферы применения включают проектировать и солнечная систему слежения.
