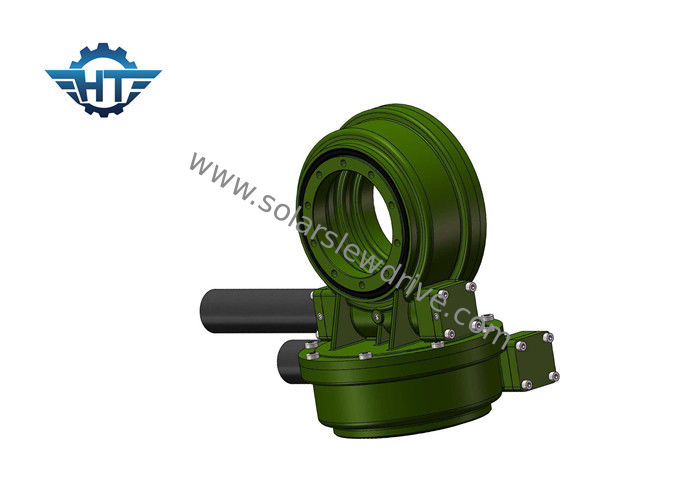

Привод ряда двойной оси небольшой с планетарным зацепленным мотором 24ВДК для солнечной системы слежения

Name: Привод ряда двойной оси небольшой с планетарным зацепленным мотором 24ВДК для солнечной системы слежения
Brand: HangTuo
SKU: СДЭ7»
Price: 280 USD
Availability: InStock
Rating: 4.6 (188 reviews)

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	HangTuo
Сертификация:	CE, ISO9001
Номер модели:	СДЭ7»

Оплата и доставка Условия:

Количество мин заказа:	1 часть
Цена:	USD 280~504 / pc
Упаковывая детали:	Коробка переклейки
Время доставки:	15~45 дней
Условия оплаты:	L / C, T / T, Western Union
Поставка способности:	2000 ШТУК В МЕСЯЦ

контакт

Подробное описание продукта

Материал:	50Mn, 42CrMo	модель:	СДЭ7»
Коэффициент шестерни:	57:1	Вращающий момент требуемой производительности:	2000 Нм
Держать вращающий момент:	13500 Нм	Опрокидывать вращающий момент:	13200 Нм
Эффективности:	40%	Стандартный цвет:	РАЛ 9006
аксиальная нагрузка:	34 КН	Радиальная нагрузка:	58 КН
Высокий свет:	solar tracker drive , solar slew drive

Привод ряда двойной оси небольшой с планетарным зацепленным мотором 24ВДК для солнечной системы слежения

Описание

Приводы слевинг Хантуо обеспечивают большой коэффициент в одиночном оптимизированном этапе передачи, для веса против представления. Подшипники и шестерни собраны в низкопрофильного, само-сохраняя, и готов-к-устанавливают снабжение жилищем, позволяющ продукт прореагировать ко всем осевым и радиальным силам, и приводящ опрокидывающ моменты созданные в самых трудных применениях. Эти высок-способные к адаптации продукты также отличают сильным сопротивлением удара, представлением длинной жизни, ровным вращением, носить защиту, и загерметизированными вариантами привода. Все технические преимущества, совмещенные с ведущими в отрасли стандартами качества, делают продуктами Хантуо идеальные выбранные для представлени-критических, сверхмощных применений.

Принцип деятельности привода ряда

Управляют червем мотором, который управляет наружным кольцом кольца слевинг для того чтобы вращать; наружное кольцо вывело наружу вращающий момент через фланец и внутреннее кольцо кольца слевинг зафиксировано в снабжении жилищем. Привод Слевинг имеет обратный само-запирать из-за зубчатой передачи червя с характеристиками обратного само-запирая.

Диаграмма представления СДЭ

Модель	Коэффициент	Вращающий момент требуемой производительности	Опрокидывать вращающий момент	Аксиальная нагрузка	Радиальная нагрузка	Удержание вращающего момента	Эффективность	Точность	Само-запирать	Вес
Модель	Коэффициент	Н.м	Н.м	кН	кН	Н.м	Эффективность	степень	Да	кг
3"	31:1	300	1500	3,6	15	7000	40%	≤0.1	Да	21кг
5"	37:1	650	5000	16	27	9200	40%	≤0.1	Да	32кг
7"	57:1	1750	7000	34	58	13200	40%	≤0.1	Да	54кг
9"	61:1	4300	16000	60	130	27200	40%	≤0.1	Да	88кг
12"	78:1	5600	25000	77	190	40560	40%	≤0.1	Да	157 кг
14"	85:1	6750	48000	110	230	44200	40%	≤0.1	Да	214кг
17"	102:1	9460	67000	142	390	53040	40%	≤0.1	Да	315кг
21"	125:1	16000	89000	337	640	65000	40%	≤0.1	Да	481кг
25"	150:1	21450	112000	476	950	89000	40%	≤0.1	Да	682 кг

Словарь определяющих параметров

Опрокидывать вращающий момент момента: Вращающий момент нагрузка умноженная расстоянием между положением нагрузки и центром подшипника слевинг. Если корке произведенное нагрузкой и расстоянием больше чем расклассифицированный опрокидывая вращающий момент момента, то привод слевинг будет переворачиван.
Радиальная нагрузка: Нагрузите вертикаль к оси подшипника слевинг
Аксиальная нагрузка: Нагрузите параллель к оси подшипника слевинг
Удержание вращающего момента: Обратный вращающий момент. Когда привод вращает обратно, и части не повреждены, вызван максимальный достиганный вращающий момент удержание вращающего момента.
Само-запирать: Только нагружанный, привод слевинг не может обратить поворачивает и таким образом вызвал само-запирать.

Подгонянные обслуживания

1. Особенный дизайн основанный на различных применениях и проектах
2. Разные виды моторов смогли соответствоваться, как гидравлические моторы, степпер моторы, электрические моторы етк.
3. Другие цвета доступные основанные на коде РАЛ; наш стандартный цвет РАЛ 9006.
