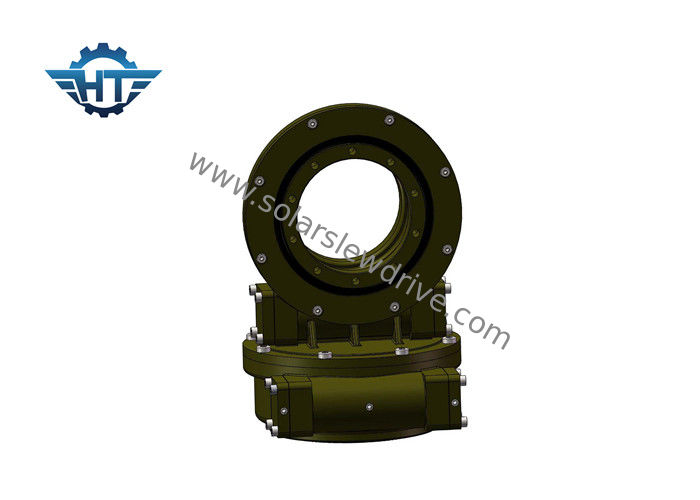

Высокая коробка передач привода ряда шестерни кпд передачи SDE7, двойная ось и замок собственной личности для солнечных отслежывателей

Name: Высокая коробка передач привода ряда шестерни кпд передачи SDE7, двойная ось и замок собственной личности для солнечных отслежывателей
Brand: HangTuo
SKU: СДЭ7»
Price: 280 USD
Availability: InStock
Rating: 4.9 (195 reviews)

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	HangTuo
Сертификация:	CE, ISO9001
Номер модели:	СДЭ7»

Оплата и доставка Условия:

Количество мин заказа:	1 часть
Цена:	USD 280~504 / pc
Упаковывая детали:	Коробка переклейки
Время доставки:	15~45 дней
Условия оплаты:	L / C, T / T, Western Union
Поставка способности:	2000 ШТУК В МЕСЯЦ

контакт

Подробное описание продукта

Материал:	50Мн, 42КрМо	Модель:	SDE7»
Коэффициент шестерни:	57:1	Вращающий момент требуемой производительности:	2000 Нм
Удержание вращающего момента:	13500 Нм	Опрокидывать вращающий момент:	13200 Нм
Эффективность:	40%	Стандартный цвет:	RAL 9006
Осевая нагрузка:	34 кН	Радиальная нагрузка:	58 кН
Высокий свет:	Привод ряда шестерни глиста , шестерня кольца слевинг

Высокая коробка передач привода ряда шестерни кпд передачи SDE7, двойная ось и замок собственной личности для солнечных отслежывателей

Введение

Двойные приводы slewing оси идеальны для ситуаций которым нужно вращать и вертикально и горизонтально. Типичные применения включают блюда отслежывателей, спутника и радиолокатора двойной оси солнечные, машины которым нужно двинуть 360 градусов на оба направления.

CO. Changzhou Hangtuo механическое, ltd профессиональный изготовитель и экспортер подшипника slewing/кольца slewing/круга ряда, slewing приводы/сразил привод, которые главным образом приложены в гаван машинном оборудовании, минируя машинном оборудовании, сваривая машинном оборудовании, строительных машинах, модульных системах слежения кораблей, одиночных или двойных оси солнечных, и небольшие системы энергии ветра, спутник, антенну etc.

Особенности

1. Высокий backholding вращающий момент для того чтобы улучшить солнечную безопасность системы слежения
2. охватывать внутренность привода червя
3. Multi контакт зуба для обеспечения высокой нагрузки
4. Само-запирая функция

Диаграмма представления серии SDE

Модель	Коэффициент	Вращающий момент требуемой производительности (N.m)	Опрокидывающ вращающий момент (N.m)	Держащ вращающий момент (N.m)	Аксиальная нагрузка (kN)	Радиальная нагрузка (kN)	Эффективность	Точность (°)	Само-запирать	Вес (kg)
3"	31:1	600	1500	5800	10	15	40%	≤0.1	Да	25
5"	37:1	800	6000	9200	16	27	40%	≤0.1	Да	34
7"	57:1	2000	7500	13200	34	58	40%	≤0.1	Да	56
9"	61:1	4300	16000	27200	60	130	40%	≤0.1	Да	92
12"	78:1	5800	25000	40560	77	190	40%	≤0.1	Да	160
14"	85:1	6750	48000	44200	110	230	40%	≤0.1	Да	224
17"	102:1	9460	67000	53040	142	390	40%	≤0.1	Да	320
21"	125:1	16000	89000	65000	337	640	40%	≤0.1	Да	492
25"	150:1	21450	112000	89000	476	950	40%	≤0.1	Да	705

Словарь определяющих параметров

Опрокидывать вращающий момент момента: Вращающий момент нагрузка умноженная расстоянием между положением нагрузки и центром подшипника slewing. Если qorque произведенное нагрузкой и расстоянием больше чем расклассифицированный опрокидывая вращающий момент момента, то привод slewing будет переворачиван.
Радиальная нагрузка: Вертикаль нагрузки к оси подшипника slewing
Аксиальная нагрузка: Параллель нагрузки к оси подшипника slewing
Удержание вращающего момента: Обратный вращающий момент. Когда привод вращает обратно, и части не повреждены, вызван максимальный достиганный вращающий момент удержание вращающего момента.
Само-запирать: Только нагружанный, привод slewing не может обратить вращает и таким образом вызванный само-запирать.

Подгонянные обслуживания

1. Особенный дизайн основанный на различных применениях и проектах
2. Разные виды моторов смогли соответствоваться, как гидравлические моторы, stepper моторы, электрические моторы etc.
3. Другие цвета доступные основанные на коде RAL; наш стандартный цвет RAL 9006.
