Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | SE3 |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 100~1100/ pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L / C, T / T, Western Union |
Поставка способности: | 2000 ШТУК В МЕСЯЦ |
Коэффициент шестерни: | 31:1 | Вращающий момент нормальной производительности: | 533 Нм |
---|---|---|---|
Место происхождения: | Чанчжоу, Китай | Держать вращающий момент: | 7000 Нм |
Опрокидывать вращающий момент: | 744 Нм | Вращающий момент требуемой производительности: | 0,065 РПМ |
Использование: | солнечные отслежыватели | Защитите характеристику: | IP66 |
Высокий свет: | solar tracker drive,solar slew drive |

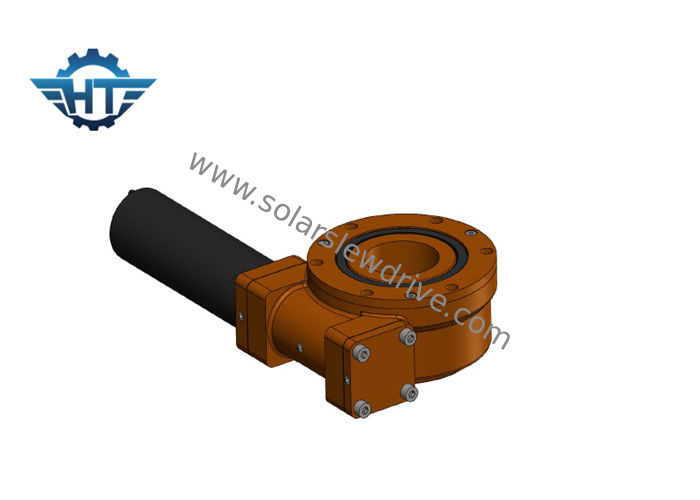

3 привод ряда дюйма ИП66 небольшой с мотором планетарной шестерни 24ВДК для опрокинутой солнечной системы слежения
Описание
Управляющее устройство ряда компактно построенный блок который состоит из червя, шестерни, основания, дома, подшипников и других аксессуаров. Этот блок приносит преимущества шестерни и червя в один блок.
Наши приводы СЭ предлагают приложение расклассифицированное ИП66 которые почти завершают защиту от экологических частиц как пыль, грязь, песок, и даже вода. Наше оборудование для испытаний обеспечивает нашим продуктам продолжительность жизни поля 30 год.
Параметры привода слевинг
Модель | Коэффициент | Вращающий момент требуемой производительности (Н.м) | Опрокидывающ вращающий момент (Н.м) | Держащ вращающий момент (Н.м) | Аксиальная нагрузка (кН) | Радиальная нагрузка (кН) | Эффективность | Точность (°) | Само-запирать | Вес (кг) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Да | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Да | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Да | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Да | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Да | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Да | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Да | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Да | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Да | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Да | 204 |
Различные моторы 220ВАК, 380ВАК моторов (, моторы 12ВДК, 24ВДК, 48ВДК, моторы сервопривода и степпер моторы) смогите быть конструировано согласно требованию к клиента.
Мотор ДК
1. Примите двойную структуру поддержки для вала выхода так, что максимальный вращающий момент коробки передач будет увеличен много.
2. Колесо Солнца и планетарное колесо соединены сплайном который увеличивает максимальный вращающий момент коробки передач и удлиняет жизнь.
3. Мы используем винтовую зубчатую передачу на этапе входного сигнала которые делают шумом низкое анф, который побежали ровно в быстром ходе. Внутреннее кольцо шестерни отделено так, что мы сможем сделать больше коэффициента и дизайн гибок. Коробка передач и мотор устроены починкой шва винтом в осевых которые увеличивают соответствуя точность и уменьшают шум.
4. Мы используем держатель вращающей оси внутри планетарной вращающей оси пользы вхэел.ве меля вместо сползая молоть поэтому жизнь коробки передач гораздо длиннее.
5. Двойная структура поддержки; Внутренний молоть на внутренней скважине планетарных шестерней делая внутреннюю округлость скважины более менее чем 0.003мм; бег путем свертывать вместо сползать; Выскабливать точности поверхности шестерни ХРК60; Принятие всех этих течнолигис обеспечивает супер тихий и устойчивый оператинг и время длинной жизни над 10000 хоурс.ввв
Размеры
