Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | СЭ1~СЭ25 |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 280~504 / pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L / C, T / T, Western Union |
Поставка способности: | 2000 ШТУК В МЕСЯЦ |
Модель: | СЭ1~СЭ25 | Коэффициент шестерни: | 31:1~150:1 |
---|---|---|---|
Применение: | Солнечные отслежыватели | Место происхождения: | Changzhou, Китай |
Водитель: | Мотор шестерни 24VDC | Сертификат: | ISO9001/CE |
Особенность: | Одиночная ось | Обслуживание: | Свободный |
Цвет: | Как спрошено | Отрицательная реакция: | 0,1 градуса |
Высокий свет: | привод слевинг для солнечной системы слежения,солнечный привод отслежывателя |

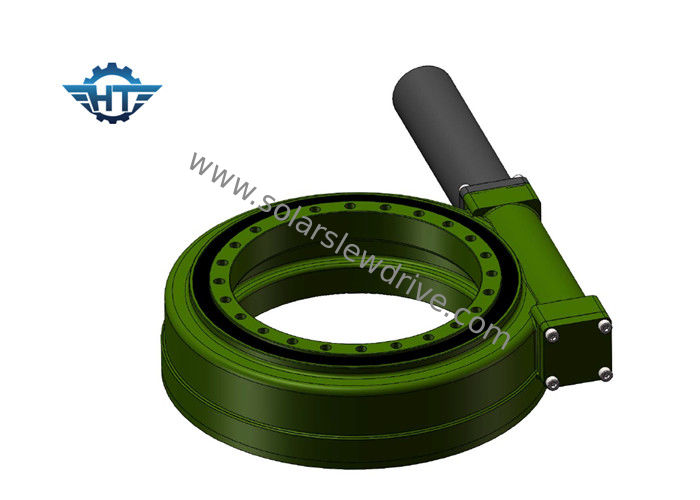

Одиночная ось SE1 - солнечный отслежыватель SE25 сразил привод с мотором шестерни 24VDC для солнечной системы слежения
Описание
Кольцо Slewing, также известное как подшипники slewing или подшипник turntable, большой подшипник который может вытерпеть больше аксиальной нагрузки, радиальную нагрузку и момент опрокидывать. Как: «соединения машины», необходимые части передачи машинного оборудования, между 2 объектами которым нужно быть относительным роторным движением. Оно имеет внутреннее и наружное кольцо, завальцовку и другие компоненты.
Можно рассматривать привод slewing как коробка передач потому что компоненты движения ядра вал подшипника и червя slewing. Оно также состоит из вспомогательных компонентов как уплотнения, снабжение жилищем, и мотор. Как источник питания, мотор ряда обычно мотор планетарной шестерни DC или шестерня AC мотор. Мотор AC гидравлический главным образом использован в строительной технике как управляющее устройство силы. По мере того как компонент ядра slewing привод кольца, коробка передач slewing может охотно выдержать осевые и радиальные силы. Принцип деятельности привода ряда: Управляют червем мотором, который управляет наружным кольцом кольца slewing для того чтобы вращать; Наружное кольцо вывело наружу вращающий момент через фланец и внутреннее кольцо кольца slewing зафиксировано в снабжении жилищем.
Привод Slewing имеет обратный само-запирать из-за зубчатой передачи червя с обратными само-запирая характеристиками. Эта особенность значительно увеличивает стабильность работать и фактора безопасности хозяина. Сравненный к традиционным продуктам качания, коробка передач привода slewing легка для установки, легкий для поддержания, и сохраняет значительный космос установки.
Преимущества привода Slewing
1. Технология червя часов предусматривает больше контакта зуба, более высокий вращающий момент
2. обеспечьте экономическое и компактное решение с низкими расходами на техническое обслуживание
3. шестерня и raceway Slewing твердеют рост технологического прочесса продолжительность жизни привода ряда
4. Все компоненты slewing механизма rigorously испытаны и имеют хорошую проверку качества
5. нестандартная конструкция доступна
Модель | Коэффициент | Вращающий момент требуемой производительности | Опрокидывать вращающий момент | Удержание вращающего момента | Аксиальная нагрузка | Радиальная нагрузка | Эффективность | Точность | Само-запирать | Вес |
N.m | N.m | N.m | kN | kN | степень | Да | kg | |||
1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Да | 6 |
3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Да | 9 |
5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Да | 14 |
7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Да | 23 |
9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Да | 44 |
12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Да | 51 |
14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Да | 62 |
17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Да | 85 |
21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Да | 141 |
25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Да | 182 |
Применение привода Slewing
Привод Slewing идеальный продукт контроля за движением для применения которое требует вращательной прочности вращающего момента.
Сразил привод для солнечного: он конструирован в солнечном фотовольтайческом вращении панели и улучшает эффективность производства электроэнергии. Решения одиночной оси & двойной оси солнечные отслеживая доступны. Сила Джек жестикулирует привод slewing для солнечного применения системы слежения включает блюдо солнечного концентратора солнечное, CPV (сконцентрированное Photovoltaics), CSP (сконцентрированную солнечную энергию), солнечный параболистический ринв, отслежыватель PV
Для ветрогенераторов: Приводы Slewing использованы для того чтобы повернуть постамент в ветротурбинах
Привод Slewing для применения строительной техники: широко приложенный на установленном кране тележки, воздушная рабочая платформа, доковый кран, самосхват тимберса
Для рынка индустрии: Автоматизация/сборочный конвейер, робототехническая рука
Для спутника: сразил привод смогите быть использовано для связей и спутниковых навигационных систем космоса в спутниковой антенна-тарелке
