Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | ВЭ9» |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 280~504 / pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L / C, T / T, Western Union |
Поставка способности: | 2000 ШТУК В МЕСЯЦ |
Материал: | 50Mn, 42CrMo | модель: | ВЭ9» |
---|---|---|---|
Коэффициент шестерни: | 61:1 | Вращающий момент требуемой производительности: | 4300 Нм |
Держать вращающий момент: | 27200 Нм | Опрокидывать вращающий момент: | 16000 Nm |
Эффективности: | 40% | точный: | меньше чем 0,1 градуса |
Высокий свет: | коробка передач привода червя,мотор шестерни глиста |

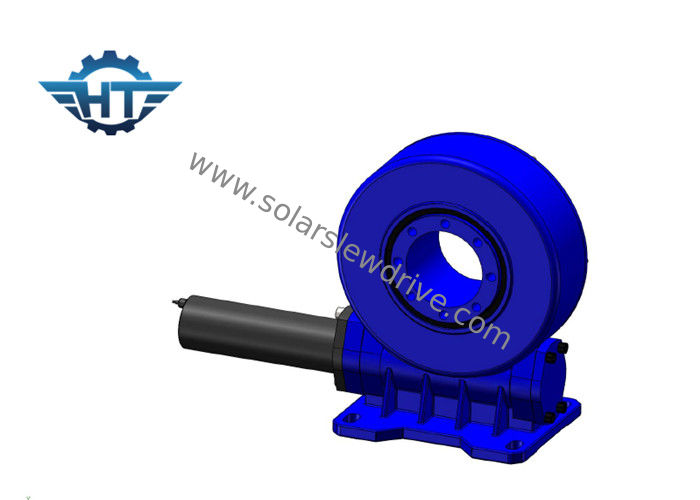

Привод ряда ВЭ9 с выходом фланца, одиночной зубчатой передачей червя оси приложенной в солнечных отслежывателях
Описание
Управляющее устройство червя ряда компактно построенный блок который состоит из кольца, базовой платины и червя слевинг. Этот блок приносит преимущества кольца слевинг и червя в один блок.
Соответствующее для применений которые требуют медленному вращению с непрерывным или циклическим движением способным на регулировать радиальные и осевые нагрузки. Продукт с стандартными размерами для соединять электрический или гидравлический мотор так же, как соединять всю систему к оборудованию.
Должный к своим сжатости, высокой ригидности и другим упомянутым преимуществам, управляющее устройство червя использовано в меняя оборудовании как мобильные платформы собрания, спутниковой системе, гидравлических кранах на кораблях откатки, небольших морских кранах загрузки, екстендабле вращая лестницах, в блоках колеса больших морских портальных транспортеров.
Технические данные
Модель: | ВЭ9 | Место происхождения | Чанчжоу, Китай |
Бренд | ХАНГТУО | Тип | Закрытый |
Материал | 42КрМо, 50Мн | Вращающий момент выхода | 4300 Н.м |
Опрокидывать вращающий момент момента | 16 к Н.м | Удержание вращающего момента | 27 к Н.м |
Статическая осевая оценка | 60 КН | Статическая радиальная оценка | 130 КН |
Динамическая осевая оценка | 30 КН | Динамическая радиальная оценка | 65 КН |
Коэффициент шестерни | 37:1 | Эффективность | 40% |
Данные по привода ряда ВЭ технические
Модель | Коэффициент | Вращающий момент требуемой производительности | Опрокидывать вращающий момент | Аксиальная нагрузка | Радиальная нагрузка | Удержание вращающего момента | Эффективность | Точность | Само-запирать | Вес |
Н.м | Н.м | кН | кН | Н.м | степень | Да | кг | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Да | 13кг |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Да | 18кг |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Да | 28кг |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Да | 35кг |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Да | 51кг |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Да | 61кг |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Да | 78 кг |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Да | 105 кг |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Да | 185 кг |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Да | 244 кг |
Преимущества
1. Вращение ±60°, трудный стоп/крепко ограничивается внутри привода в случае отказа программного обеспечения контролируя
2. Соединение управляя мотора от влево или вправо бортового
3. Во время установки, не необходимо отрегулировать зазор передачи; это уже установлено производителем перед фабрикой
4. Простая установка и низкое обслуживание
5. Рациональное использование космоса
6. Шестерня само-запирает; поэтому тормоз не необходим
7. Легкий и беглый метод начала и останавливать
