Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | СДЭ3» |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 280~504 / pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L / C, T / T, Western Union |
Поставка способности: | 2000 ШТУК В МЕСЯЦ |
Материал: | 50Mn, 42CrMo, QT | Модель: | SDE |
---|---|---|---|
Размер: | 3-25 дюйм | Размер скважины: | 100-800mm |
Варианты шестерни: | Зубчатые колеса наружного зацепления | Гарантия: | 5 лет |
OEM: | Доступный | Вращая тип: | Двойная ось |
Высокий свет: | solar tracker drive,solar slew drive |

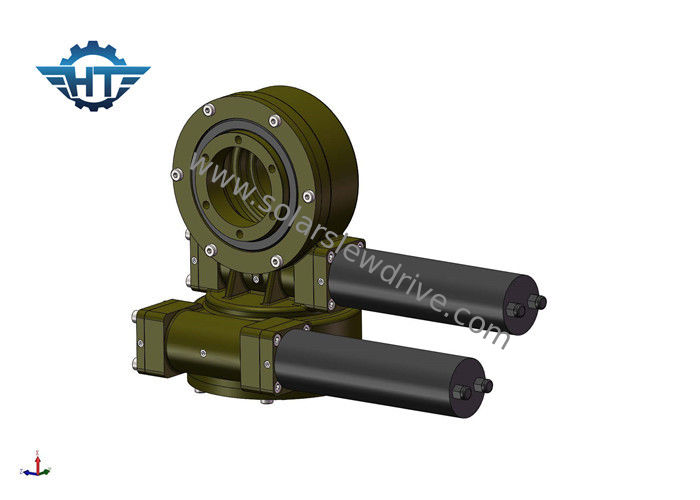

Анти--носка и приводы ряда разрыва небольшие с закрытым снабжением жилищем IP66 для солнечных систем слежения
Описание
Приводы slewing Hangtuo обеспечивают большой коэффициент шестерни в одиночном оптимизированном этапе передачи, для веса против представления. Wroms и шестерни собраны в низкопрофильного, само-сохраняя, и готов-к-устанавливают снабжение жилищем, позволяющ продукт прореагировать ко всем осевым и радиальным силам, и приводящ опрокидывающ моменты созданные в самых трудных применениях. Эти высок-способные к адаптации продукты также отличают сильным сопротивлением удара, представлением длинной жизни, ровным вращением, носить защиту, и загерметизированными вариантами привода. Все технические преимущества, совмещенные с ведущими в отрасли стандартами качества, делают продуктами Hangtuo идеальные выбранные для представлени-критических, сверхмощных применений.
Принцип деятельности привода ряда
Управляют червем мотором, который управляет приводом slewing для того чтобы повернуть и вывести наружу вращающий момент через фланец зафиксированный в снабжении жилищем. Привод Slewing имеет обратный само-запирать из-за зубчатой передачи червя с обратными само-запирая характеристиками.
Главные особенности
1. конюшня
2. высокая точность
3. превосходное представление
Рабочие параметры модели SDE
Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (N.m) | TiltingTorque (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Effeciency | Точность (степень) | IP | Работая Temp. (℃) | Само-запирать | Вес (kg) |
3" | 600 | 1500 | 5800 | 3,6 | 15 | 31:1 | 43% | ≤0.1 | 66 | -30~+120 | Да | 25kg |
5" | 800 | 6000 | 9200 | 16 | 27 | 37:1 | 43% | ≤0.1 | 66 | -30~+120 | Да | 34kg |
7" | 2000 | 13500 | 13200 | 34 | 58 | 57:1 | 43% | ≤0.1 | 66 | -30~+120 | Да | 56kg |
9" | 4300 | 16000 | 27200 | 60 | 130 | 61:1 | 43% | ≤0.1 | 66 | -30~+120 | Да | 92kg |
12" | 5800 | 25000 | 40560 | 77 | 190 | 78:1 | 43% | ≤0.1 | 66 | -30~+120 | Да | 160 kg |
14" | 6750 | 48000 | 44200 | 110 | 230 | 85:1 | 43% | ≤0.1 | 66 | -30~+120 | Да | 224kg |
17" | 9460 | 67000 | 53040 | 142 | 390 | 102:1 | 43% | ≤0.1 | 66 | -30~+120 | Да | 320kg |
21" | 16000 | 89000 | 65000 | 337 | 640 | 125:1 | 43% | ≤0.1 | 66 | -30~+120 | Да | 492kg |
25" | 21450 | 112000 | 89000 | 476 | 950 | 150:1 | 43% | ≤0.1 | 66 | -30~+120 | Да | 705 kg |
