Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | СДЭ5» |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 280~504 / pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L / C, T / T, Western Union |
Поставка способности: | 2000 ШТУК В МЕСЯЦ |
Материал: | 50Мн, 42КрМо, КТ | модель: | ось 2 7 дюймов |
---|---|---|---|
Коэффициент шестерни: | 57: 1 | Вращающий момент выхода: | 0,8 кНм |
Удержание вращающего момента: | кНм 6 | Опрокидывать вращающий момент: | кНм 9,2 |
Эффективность: | 40% | Темп работы.: | -30℃~+120℃ |
Высокий свет: | Привод кольца Slewing,двигатель червя |

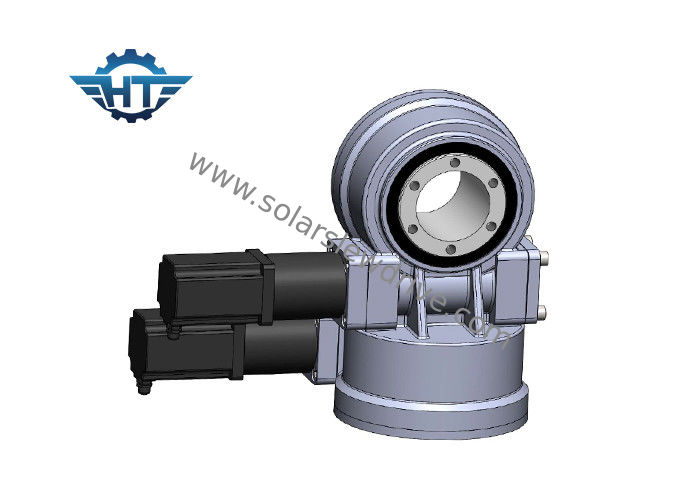

Закрытый расквартировывая привод Slewing шестерни червя 5 дюймов для системы слежения и спутника двойной оси солнечной
Описание
Привод ряда модернизированный продукт подшипников ряда, который обычно составлен червя, turbo типа подшипников ряда, снабжения жилищем и ресурса силы. Снабжение жилищем которые используют высококачественную литую сталь имеет пользы 42CrMo очень высокопрочных, червя шестерни и нитрирование иона зарева, своя прочность сопротивления носки выше, твердость более сильная и срок службы более длиной сравненный к отечественному традиционному материалу нитрирования 50Mn газа, и другой отечественный червь конверта.
Данные по продукции технические
Модель: SDE7
Место происхождения: Changzhou, Китай
Бренд: HT
Тип: Заключенный
Материал: 42CrMo, 50Mn
Вращающий момент выхода: 800N.m
Опрокидывать вращающий момент момента: 6000 N.m
Удержание вращающего момента: 9200 N.m
Статическая осевая оценка: 133 KN
Статическая радиальная оценка: 53 KN
Динамическая осевая оценка: 32 KN
Динамическая радиальная оценка: 28KN
Коэффициент шестерни: 57:1
Эффективность: 40%
Привод slewing Hangtuo составлен снабжения жилищем, носить slewing, герметизировать, охватывая червя с некоторыми завершенными запасными частями. Мы можем также произвести электронный мотор и гидравлический мотор используемые для slewing приводы, которые могут движения для направления по часовой стрелке и встречного вращения направления по часовой стрелке.
Преимущества
1. Сильный переворачивая момент основанный на кольце slewing
2. Adopt охватывая привод червя
3. Управляйте более большой нагрузкой для использования multi контакта зуба
4. Улучшайте статическую само-запирая функцию
Диаграмма представления серии SDE
Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Да | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Да | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Да | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Да | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Да | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Да | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Да | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Да | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Да | 705 |
Примечание: Вышеуказанные размеры и параметры могут быть уточнены или отрегулированный, для более детальных размеров и параметров, пожалуйста см. наши чертежи продаж.
Классификации & чертежи
Обычно одиночный тип оси; двойной тип оси, вертикальный тип и двойной тип червя от 3 до 25 дюймов, для pls детали связаться мы для рисовать продаж.
