Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | СЭ, ВЭ |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 100~1100/ pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L / C, T / T, Western Union |
Поставка способности: | 2000 ШТУК В МЕСЯЦ |
Тип: | Одиночный привод Слевинг оси | Класс Сафты: | IP65 |
---|---|---|---|
Сертификация: | ISO, CE | Защитите характеристику: | Заключенный |
Материал: | 42КрМо или 50Мн | Гарантия: | 5~10 лет |
Размер: | 3 дюйма к 25 дюймов | Применение: | Промышленный, солнечный отслежыватель |
Высокий свет: | привод слевинг для солнечной системы слежения,привод ряда для солнечного отслежывателя |

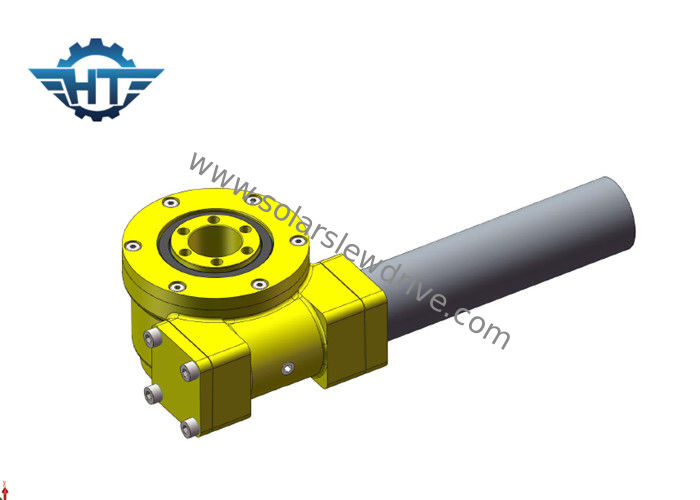

Привод отслежывателя антиржавейной обработки солнечный прикрепленный с мотором планетарной шестерни ДК приложенным в плоских солнечных отслежывателях
Описание
Механический дизайн отслежывателя должен учесть максимальное смещение солнца во время летнего солнцестояния (максимального смещенного угла между осями). Плоский одиночный отслежыватель оси или отслежыватель приполюсной оси (косой одиночной оси), максимальное угловое движение обычно не превышают или 120°.
Механический дизайн структуры привода ряда должен быть плотно и безопасно, учитывающ тепловое расширение металла и правильную установку привода ряда.
В случае разумного механического износа, потеря давления ветра и обесценивание материала, система слежения могут гарантировать период пользы 25 лет. В то же время, защитить длинный срок службы, всем частям привода ряда нужно гальванизировать или другое обработка поверхности антиржавейная.
Данные по Течикал
Рабочие параметры модели СЭ | ||||||||||||
Модель | Вращающий момент требуемой производительности (Н.м) | Держащ вращающий момент (Н.м) | ТилтингТорке (Н.м) | Аксиальная нагрузка (кН) | Радиальная нагрузка (кН) | Коэффициент | Эффесиенси | Точность (степень) | ИП | Работая Темп. (℃) | Само-запирать | Вес (кг) |
1" | 400 | 1000 | 1800 | 22 | 12 | 28:1 | 43% | ≤0.1 | 66 | -30~+120 | Да | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 43% | ≤0.1 | 66 | -30~+120 | Да | 8 |
5" | 800 | 6000 | 4700 | 68 | 27 | 37:1 | 43% | ≤0.1 | 66 | -30~+120 | Да | 12 |
7" | 2000 | 13500 | 7100 | 132 | 58 | 57:1 | 43% | ≤0.1 | 66 | -30~+120 | Да | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 43% | ≤0.1 | 66 | -30~+120 | Да | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 43% | ≤0.1 | 66 | -30~+120 | Да | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 43% | ≤0.1 | 66 | -30~+120 | Да | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 43% | ≤0.1 | 66 | -30~+120 | Да | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 43% | ≤0.1 | 66 | -30~+120 | Да | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 43% | ≤0.1 | 66 | -30~+120 | Да |
204 |
Инструкции установки
Приводы слевинг серии СЭ вообще установлены горизонтально. И мы также рекомендуем установить горизонтальное рассмотрение представления приводов слевинг.
