Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | VE8 |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 280~504 / pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L / C, T / T, Western Union |
Поставка способности: | 2000 ШТУК В МЕСЯЦ |
Тип: | Привод Слевинг ВЭ8 | Место происхождения: | Чанчжоу, Китай |
---|---|---|---|
Функция: | Увеличьте вращающий момент | Сертификация: | ISO, CE |
Защитите: | Заключенный | Материал: | 42КрМо или 50Мн |
Гарантия: | 10 лет | Размер: | 3 дюйма к 25 дюймов |
Высокий свет: | привод слевинг для солнечной системы слежения,солнечный привод отслежывателя |

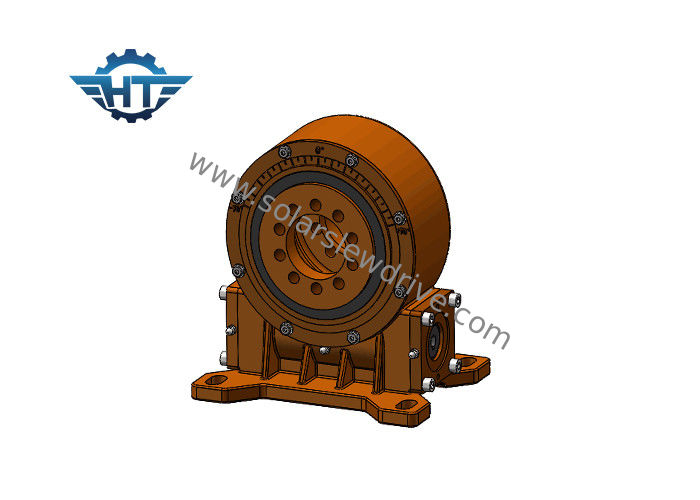

Вертикальный солнечный привод ряда отслежывателя Ве8 с винтовой зубчатой передачей и червем конверта для солнечных отслежывателей
Описание
Кольцо Слевинг, также известное как подшипники слевинг или подшипник турнтабле, большой подшипник который может вытерпеть больше аксиальной нагрузки, радиальную нагрузку и момент опрокидывать. Необходимые части передачи машинного оборудования. Оно имеет внутреннее и наружное кольцо, завальцовку и другие компоненты.
Можно рассматривать привод слевинг как коробка передач потому что компоненты движения ядра вал подшипника и червя слевинг. Оно также состоит из вспомогательных компонентов как уплотнения, снабжение жилищем, и мотор. Как источник питания, двигатель ряда обычно мотор планетарной шестерни ДК, мотор ДК степпер, шестерня АК АК етк. мотора гидравлический мотор главным образом использован в строительной технике как управляющее устройство силы. По мере того как компонент ядра слевинг привод кольца, привод слевинг может охотно выдержать осевые и радиальные силы.
Ряд управляет принципом деятельности
Управляют червем мотором, который управляет наружным кольцом кольца слевинг для того чтобы вращать; наружное кольцо вывело наружу вращающий момент через фланец и внутреннее кольцо кольца слевинг зафиксировано в снабжении жилищем.
Привод Слевинг имеет обратный само-запирать из-за зубчатой передачи червя с характеристиками обратного само-запирая. Эта особенность значительно увеличивает стабильность оператинг и фактора безопасности хозяина. Сравненный к традиционным продуктам качания, коробка передач привода слевинг легка для установки, легкий для поддержания, и сохраняет значительный космос установки.
Технические данные
Модель | Вращающий момент требуемой производительности (Н.м) | Держащ вращающий момент (Н.м) | ТилтингТорке (Н.м) | Аксиальная нагрузка (кН) | Радиальная нагрузка (кН) | Коэффициент | Точность (степень) | Точность | ИП | Само-запирать | Вес (кг) |
3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | Да | 12кг |
5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | Да | 18кг |
7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | Да | 32кг |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | Да | 28кг |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | Да | 52кг |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | Да | 65кг |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | Да | 88 кг |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | Да | 135 кг |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | Да | 192 кг |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | Да | 251 кг |
