Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | se |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 100-1100 / pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L / C, T / T, Western Union |
Поставка способности: | 2000 ШТУК В МЕСЯЦ |
Источник питания: | 24 VDC | модель: | Серия СЭ |
---|---|---|---|
имя: | Привод ряда высокой точности | На жилье: | Литье |
Сертификация: | ISO, CE | Вращающий момент выхода: | 0.4~21 КНМ |
Защитите характеристику: | Заключенный | Место происхождения: | Чанчжоу, Китай |
Высокий свет: | привод слевинг для солнечной системы слежения,привод ряда для солнечного отслежывателя |

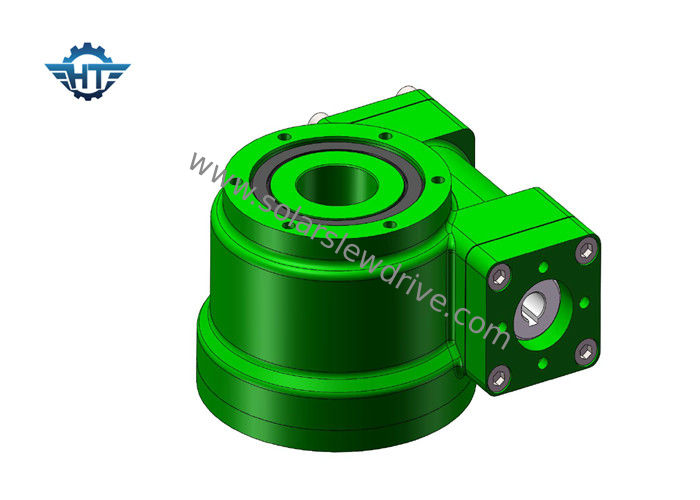

Привода ряда червя высокой точности вращающий момент солнечного небольшого высокий с погашенной поверхностью шестерни
Описание
Привод слевинг коробка передач которая может безопасно держать радял и аксиальные нагрузки, так же, как передает вращающий момент для вращать. Вращение может находиться в одиночной оси или в множественных осях совместно. Приводы Слевинг сделаны путем изготовлять передачу, подшипники, уплотнения, снабжение жилищем, мотор и другие вспомогательные компоненты и собирать их в законченную коробку передач.
1) Вращающий момент наклона: Нагрузка умножена расстоянием между положением нагрузки и центром роторной поддержки. Если вращающий момент произведенный нагрузкой и расстоянием больше чем расклассифицированный опрокидывая вращающий момент момента, то роторный привод будет обращен.
2) Аксиальная нагрузка: параллель к подшипнику слевинг
3) Радиальная нагрузка: перпендикуляр к подшипнику слевинг
4) Само-запирать: только когда нагрузка, роторный привод не может обратить вращение, так называемый само-запирать.
5) Вращающий момент владением: Обратный вращающий момент. Когда привод вращан назад, части не повреждены
6) Максимальный достиганный вращающий момент вызван держа вращающим моментом.
Технические параметры
Модель |
Вращающий момент требуемой производительности (Н.м) |
ТилтингТорке (Н.м) | Держащ вращающий момент (Н.м) | Аксиальная нагрузка (кН) | Радиальная нагрузка (кН) | Коэффициент | Эффективность | Точность (степень) | ИП | Само-запирать | Вес (кг) |
1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | Да | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | Да | 8 |
5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | Да | 12 |
7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | Да | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | Да | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | Да | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | Да | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | Да | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | Да | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | Да | 204 |
