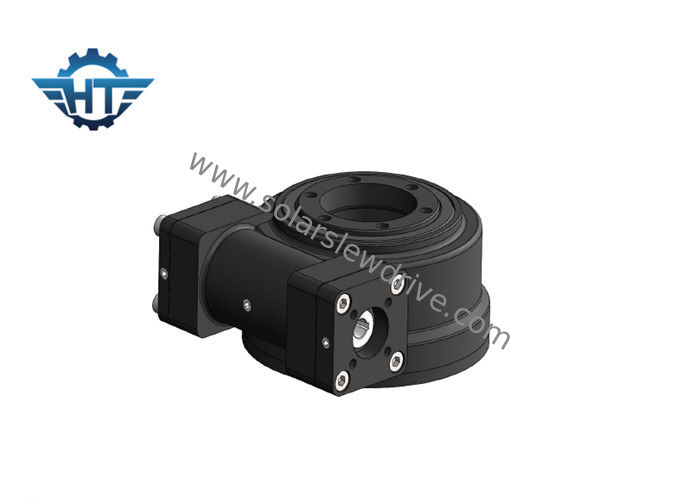

SE3 заключило солнечный отслежыватель, высокий выход вращающего момента сразило мотор планетарной шестерни привода 24vdc

SE3 заключило солнечный отслежыватель, высокий выход вращающего момента сразило мотор планетарной шестерни привода 24vdc

  • SE3 заключило солнечный отслежыватель, высокий выход вращающего момента сразило мотор планетарной шестерни привода 24vdc
  • SE3 заключило солнечный отслежыватель, высокий выход вращающего момента сразило мотор планетарной шестерни привода 24vdc
SE3 заключило солнечный отслежыватель, высокий выход вращающего момента сразило мотор планетарной шестерни привода 24vdc
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: HangTuo
Сертификация: CE, ISO9001
Номер модели: SE3
Оплата и доставка Условия:
Количество мин заказа: 1 часть
Цена: USD 100~1100/ pc
Упаковывая детали: Коробка переклейки
Время доставки: 15~45 дней
Условия оплаты: L / C, T / T, Western Union
Поставка способности: 2000 ШТУК В МЕСЯЦ
контакт
Подробное описание продукта
Коэффициент шестерни: 31:1 Вращающий момент нормальной производительности: 533 Nm
Место происхождения: Changzhou, Китай Удержание вращающего момента: 7000 Nm
Опрокидывать вращающий момент: 744 Nm Вращающий момент требуемой производительности: 0,065 RPM
Использование: Солнечные отслежыватели Защитите особенность: IP66
Высокий свет:

привод ряда для солнечного отслежывателя

,

солнечный привод отслежывателя



Низкоскоростной закрытый небольшой привод ряда SE3, одна ось с мотором планетарной шестерни 24vdc одетым для солнечной системы слежения



Описание



Привод ряда SE3



Из-за их многократных использований, приводы slewing приходят в разнообразие модельные размеры, ряды представления и характеристики устанавливать. Приводы хорошо подойдут для применений которые требуют и удерживания нагрузки и вращательного вращающего момента от такой же коробки передач. Их можно также сделать с двойными осями поворота, (поворачивая оси в то же время) или с двойными приводами на такой же оси, (2 модульной резьбы управляя такой же шестерней кольца в одной оси).



Примечания

1. Различные моторы (AC, DC, и гидравлическое) можно конструировать согласно требованию к клиента.

2. Вал напротив мотора может выбрать быть головой наговора или не головой наговора.



Мотор DC



1. Примите двойную структуру поддержки для вала выхода так, что максимальный вращающий момент коробки передач будет увеличен много.

2. Колесо Солнца и планетарное колесо соединены сплайном который увеличивает максимальный вращающий момент коробки передач и удлиняет жизнь.

3. Мы используем винтовую зубчатую передачу на этапе входного сигнала которые делают шумом низкое anf, который побежали ровно в быстром ходе. Внутреннее кольцо шестерни отделено так, что мы сможем сделать больше коэффициента и дизайн гибок. Коробка передач и мотор устроены починкой шва винтом в осевых которые увеличивают соответствуя точность и уменьшают шум.

4. Мы используем держатель вращающей оси внутри планетарной вращающей оси пользы wheel.we меля вместо сползать мелющ так жизнь коробки передач гораздо длиннее.

5. Двойная структура поддержки; Внутренний молоть на внутренней скважине планетарных шестерней делая внутренней округлостью скважины чем 0.003mm; бег путем свертывать вместо сползать; Выскабливать точности шестерни HRC60 поверхностный; Принятие всех этих technoligies обеспечивает супер тихий и устойчивый работать и время длинной жизни над 10000 часами.





Размеры

SE3 заключило солнечный отслежыватель, высокий выход вращающего момента сразило мотор планетарной шестерни привода 24vdc 0



Технический лист привода Slewing SE Serise



Модель Коэффициент Вращающий момент требуемой производительности (N.m) Опрокидывающ вращающий момент (N.m) Держащ вращающий момент (N.m) Аксиальная нагрузка (kN) Радиальная нагрузка (kN) Эффективность Точность (°) Само-запирать Вес (kg)
1" 32:1 400 1000 1800 22 12 40% ≤0.1 Да 6
3" 31:1 600 1500 3000 30 16 40% ≤0.1 Да 8
5" 37:1 800 6000 9200 68 27 40% ≤0.1 Да 12
7" 57:1 2000 13500 13200 132 58 40% ≤0.1 Да 21
9" 61:1 4400 45000 30800 340 130 40% ≤0.1 Да 49
12" 78:1 5800 54400 40560 480 190 40% ≤0.1 Да 61
14" 85:1 6550 68000 54200 680 230 40% ≤0.1 Да 63
17" 102:1 9400 135600 65040 980 390 40% ≤0.1 Да 105
21" 125:1 16000 203400 81000 1600 640 40% ≤0.1 Да 149
25" 150:1 21000 271160 89000 2400 950 40% ≤0.1 Да 204
