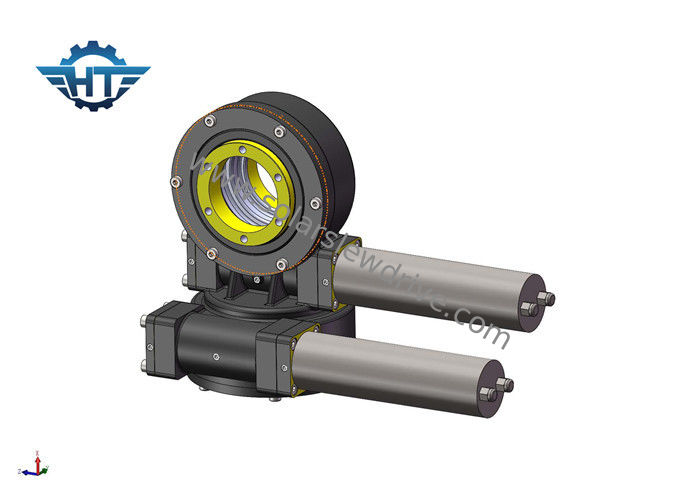

Двойной привод ряда шестерни червя оси SDE3, высокая точность для сконцентрированного амортизатора жары

Двойной привод ряда шестерни червя оси SDE3, высокая точность для сконцентрированного амортизатора жары

Двойной привод ряда шестерни червя оси SDE3, высокая точность для сконцентрированного амортизатора жары
SDE3 Dual Axis Worm Gear Slew Drive, High Precision For Concentrated Heat Absorber
Двойной привод ряда шестерни червя оси SDE3, высокая точность для сконцентрированного амортизатора жары
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: HangTuo
Сертификация: CE, ISO9001
Номер модели: СДЭ3
Оплата и доставка Условия:
Количество мин заказа: 1 часть
Цена: USD 100~380/ pc
Упаковывая детали: Коробка переклейки
Время доставки: 15~45 дней
Условия оплаты: L / C, T / T, Western Union
Поставка способности: 2000 ШТУК В МЕСЯЦ
контакт
Подробное описание продукта
Место происхождения: Чанчжоу, Китай (материк) Электропитание: 24ВДК
Датчики Халл: НЕТ Тип мотора: планетарный почищенный щеткой мотор дк
Особенность: Совершенно закрытый Материал: 42КрМо или 50Мн
Высокий свет:

привод слевинг для солнечной системы слежения

,

солнечный привод отслежывателя

Двойная шестерня червя оси SDE3 сразила привод с высокой точностью для сконцентрированной станции солнечной энергии



Описание



Как выбрать прибор передачи для системы производства электроэнергии башни photothermal



Прибор передачи важен к эффективности электростанции башни



В электростанции башни photothermal, десятки тысяч зеркал собирают солнечное излучение на амортизаторе жары в конце жар-поглощая башни для того чтобы собрать высокие температуры и собрать жару. Для обеспечения непрерывного и стабилизированного собрания жары, зеркало должно всегда отслеживать положение солнца, через прибор передачи в горизонтальном направлении азимута и высоты движения (двойной оси).

Самый общий прибор передачи привод CSP-ряда башни



Двойной привод ряда шестерни червя оси SDE3, высокая точность для сконцентрированного амортизатора жары 0



Привод ряда обычно управляется мотором для того чтобы управлять вращением зеркала в направлении 2 осей. Как машина точности, применению привода ряда в photothermal индустрии производства электроэнергии нужно контролировать отслеживая точность в пределах 1mrad. Двойные колесо и зуб червя структуры конверта поверхностная цепляя область большая, точность передачи выше, сопротивление удара сильны, свой низкий тариф носки могут обеспечить долгосрочную пользу на режиме точности и жизни, соответствующий для Photothermal электростанции на северозападе жесткой окружающей среды.



Технические данные



Модель Коэффициент Вращающий момент требуемой производительности (N.m) Опрокидывающ вращающий момент (N.m) Держащ вращающий момент (N.m) Аксиальная нагрузка (kN) Радиальная нагрузка (kN) Эффективность Точность (°) Само-запирать Вес (kg)
1" 32:1 400 1000 1800 22 12 40% ≤0.1 Да 6
3" 31:1 600 1500 3000 30 16 40% ≤0.1 Да 8
5" 37:1 800 6000 9200 68 27 40% ≤0.1 Да 12
7" 57:1 2000 13500 13200 132 58 40% ≤0.1 Да 21
9" 61:1 4400 45000 30800 340 130 40% ≤0.1 Да 49
12" 78:1 5800 54400 40560 480 190 40% ≤0.1 Да 61
14" 85:1 6550 68000 54200 680 230 40% ≤0.1 Да 63
17" 102:1 9400 135600 65040 980 390 40% ≤0.1 Да 105
21" 125:1 16000 203400 81000 1600 640 40% ≤0.1 Да 149
25" 150:1 21000 271160 89000 2400 950 40% ≤0.1 Да 204



Мотор



24V почистило мотор щеткой DC



Спецификация:

Напряжение тока: 24VDC

Опционное напряжение тока: 12V, 48V

Течение нулевой нагрузки: 0.6A (максимальное)

Скорость ведомого вала нулевой нагрузки: 3,2 rpm

Скорость нулевой нагрузки: 1300 rpm



Проектная скорость: 2 rpm

Расклассифицированный вращающий момент: 43 Nm

Максимальный вращающий момент: 48 Nm

Расклассифицированное течение: 1.8A (максимальное)

Класс IP: IP55

Вес: g 2000



Размеры

Двойной привод ряда шестерни червя оси SDE3, высокая точность для сконцентрированного амортизатора жары 1

Вал: 12mm



Напряжение тока, сила и скорость мотора будут подгоняны согласно вашей просьбе под позволенным обстоятельством adoptable размера.
