Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | SE7 |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 100~1100/ pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L / C, T / T, Western Union |
Поставка способности: | 2000 ШТУК В МЕСЯЦ |
Тип: | Привод Slewing SE7 | Материал: | 42КрМо или 50Мн |
---|---|---|---|
Гарантия: | 3~5 лет | размер: | 3 дюйма к 25 дюймов |
Применение: | Солнечный отслежыватель | Цвет: | Требуемый клиент |
Мотор: | AC или DC или Hydarulic | Место установки: | Раскройте поле |
Высокий свет: | привод ряда для солнечного отслежывателя,солнечный привод отслежывателя |

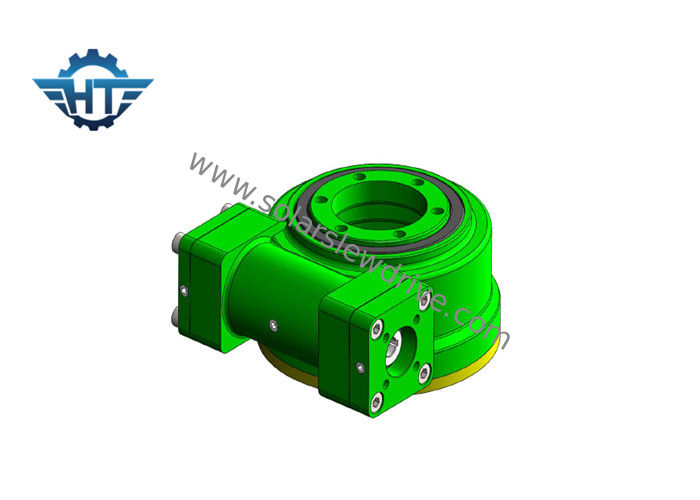

Привод ряда отслежывателя компакта Se солнечный отличаемый с закрытым контактом снабжения жилищем и Mult-зуба
Описание
Привод ряда полностью роторный механизм передачи торможения который интегрирует источник мощности привода. Он принимает подшипник slewing как привод передачи и приложение механизма, путем прикреплять активную часть, управляя источник и раковину до одно кольцо во внутреннем и наружном кольце подшипника slewing, пока другое кольцо как и привод передачи и соединяясь основание управляемых частей работы. Таким образом, путем использование характеристик подшипника slewing как полностью роторный соединитель для того чтобы установить силу привода и части главного привода эффектно, делая им набор функций роторных, торможения и привода и в то же время с простой структурой, общим типом механизма передачи торможения легкого производства и обслуживанием.
Из-за высокой интеграции привода ряда, потребитель не делает должен приобретение и производство каждый аксессуар привода ряда по-одному, и в определенной степени также уменьшает процесс подготовки в начале продукции продукта, таким образом значительно улучшающ производительность труда. Сравненный с традиционной передачей шестерни, шестерня червя может получить относительно большой коэффициент торможения, в некоторых случаях, исключая компоненты редуктора, для уменьшения цен поставки для клиентов, и также большого для уменьшения тарифа поколения недостатка привода ряда.
Безщеточный мотор DC
Технические данные приводов ряда SE
Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Да | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Да | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Да | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Да | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Да | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Да | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Да | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Да | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Да | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Да | 204 |
Мотор шестерни
Спецификация
Напряжение тока: 24VDC
Течение нулевой нагрузки: 0.6A (максимальное)
Скорость ведомого вала нулевой нагрузки: 3,2 rpm
Скорость нулевой нагрузки: 1300 rpm
Проектная скорость: 2 rpm
Расклассифицированный вращающий момент: 43 Nm
Максимальный вращающий момент: 48 Nm
Расклассифицированное течение: 1.8A (максимальное)
Класс IP: IP55
Вес: g 2000
Электрическое соединение:
1. Толстое красное: Мотор +
2. Толстая чернота: Мотор -
3. Желтый зеленый цвет: GND
4. Тонкий желтый цвет: зала b
5. Тонкое красное: зала +5V
6. Тонкая чернота: GND залы
7. Тонкий зеленый цвет: зала a
Q&A
1. Как могу я выбрать?
Пожалуйста определите размер, ширину, напряжение тока, силу и скорость вращения на холостом ходе диаметра колеса необходимых моторов.
2. Смог я взять образцы для того чтобы испытать качество и рынок заранее?
Конечно, радушный взять образцы для того чтобы испытать наши качество и обслуживание.
3. Что общая стоимость для образцов?
Полный образец cost= образца стоил + перевозка
Мы передадим вам самая лучшая грузя цена после того как вы выберете соответствующие моторы шестерни
4. Как вы грузите образцы?
Рассмотрение количества образца не большое, мы поддерживает образцы корабля EMS, TNT или Federal Express
5. Что ваше количество минимального заказа? 10 наборов после того как подтверженные образцы
6. Что ваш срок поставки?
Для стандартных образцов: в пределах 7days; для заказов серии: в пределах 25days.
