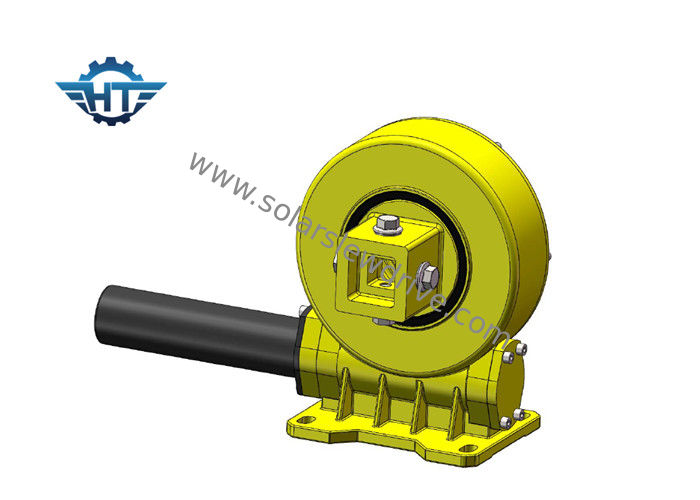

Отслежыватель вертикальной высокой урожайности Ve9 солнечный сразил привод приложенный в плоской солнечной системе слежения
Описание
Одиночный привод ряда оси используемый в плоской одиночной системе слежения оси, которой кронштейн связывающее север с югом расположение, восток-запад система слежения. Согласно астрономическому алгоритму, привод ряда управляемый мотором принесет высокий вращающий момент для того чтобы управлять всей системой, так, что система сможет отслеживать азимут солнца, насколько возможно для того чтобы улучшить солнце на поверхности фотовольтайческого облучения модуля, и таким образом увеличить производство электроэнергии.
Установка солнечной системы слежения для того чтобы держать панели солнечных батарей для того чтобы отслеживать солнце во все времена может эффектно улучшить эффективность солнечной энергии, и когда одиночные отслежыватели оси установлены в сильно облученные области, увеличенное производство энергии значит что электростанции могут произвести более высокую рентабельность инвестиций.
Это главным образом основано на принципе проектирования системы слежения, должном к удару вращения земли, для фиксированного местоположения по земле, цикл солнца в течение года, свой угол освещения также постоянн изменяет. Солнечная система слежения установлена для того чтобы держать панели солнечных батарей до следа солнце и увеличивать полученное количество солнечной радиации фотовольтайческими массивами, таким образом увеличивая общую емкость солнечных фотовольтайческих систем производства электроэнергии.
Сразил данные по привода технические
| Модель |
Коэффициент |
Вращающий момент требуемой производительности (N.m) |
Опрокидывающ вращающий момент (N.m) |
Держащ вращающий момент (N.m) |
Аксиальная нагрузка (kN) |
Радиальная нагрузка (kN) |
Эффективность |
Точность (°) |
Само-запирать |
Вес (kg) |
| 3" |
31:1 |
600 |
1500 |
1800 |
22 |
15 |
40% |
≤0.1 |
Да |
12 |
| 5" |
37:1 |
800 |
5000 |
9200 |
16 |
27 |
40% |
≤0.1 |
Да |
18 |
| 7" |
57:1 |
1750 |
7000 |
13200 |
34 |
58 |
40% |
≤0.1 |
Да |
32 |
| 8" |
51:1 |
2250 |
11200 |
20400 |
50 |
80 |
40% |
≤0.1 |
Да |
28 |
| 9" |
61:1 |
2250 |
16000 |
30800 |
60 |
130 |
40% |
≤0.1 |
Да |
52 |
| 12" |
78:1 |
4300 |
25000 |
40560 |
77 |
190 |
40% |
≤0.1 |
Да |
65 |
| 14" |
85:1 |
5600 |
48000 |
44200 |
110 |
230 |
40% |
≤0.1 |
Да |
88 |
| 17" |
102:1 |
6750 |
67000 |
53040 |
142 |
390 |
40% |
≤0.1 |
Да |
135 |
| 21" |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
40% |
≤0.1 |
Да |
192 |
| 25" |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
40% |
≤0.1 |
Да |
251 |
Данные по мотора
Расклассифицированное напряжение тока V/DC: 24vdc
Скорость вращения на холостом ходе RPM: 1200±10%
Нулевая нагрузка настоящее a: <0>
Расклассифицированный вращающий момент N.M: 0,12
Скорость RPM: 800±10%
Нагрузка настоящее a: <1A
Расклассифицированная сила w: <10W
Исходящий параметр шестерни:
Коэффициент скорости: 399:1
Вращающий момент N.M требуемой производительности: 32
Скорость ведомого вала RPM: 2±0.5
Выход Hall: 2
Тип Hall: 40F/39
Ввод напряжения v Hall: 5~24
Провод определяет:
1. Толстое красное: Мотор +
2. Толстая чернота: Мотор -
3. Желтый зеленый цвет: GND
4. Тонкий желтый цвет: зала b
5. Тонкое красное: зала +24V
6. Тонкая чернота: GND залы
7. Тонкий зеленый цвет: зала a
Технические требования
1. Мотор должен быть гибок после собрания.
2. Никакой анормалный шум когда сила повернута дальше (красная линия не соединен с положительным поляком электропитания).
3. Зазор в осевом направлении: Никакой (смогите использовать спасение гребня волны).
4. Выдержите тест напряжения тока: 800VAC, 5mA, никакое нервное расстройство, никакой фликер.
5. Сопротивление изоляции: > 20MΩ.
Размеры
