Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | СДЭ5» |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 280~504 / pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L / C, T / T, Western Union |
Поставка способности: | 2000 ШТУК В МЕСЯЦ |
Материал: | 50Мн, 42КрМо, КТ | модель: | SDE 5 |
---|---|---|---|
Коэффициент шестерни: | 37:1 | Вращающий момент требуемой производительности: | 800 Нм |
Удержание вращающего момента: | 6000 Nm | Опрокидывать вращающий момент: | 9200 Нм |
Эффективность: | 40% | Стандартный цвет: | РАЛ 9006 |
отрицательная реакция: | меньше чем 0,1 градуса | Вращая тип: | Ось 2 |
Высокий свет: | Привод ряда шестерни глиста,шестерня кольца слевинг |

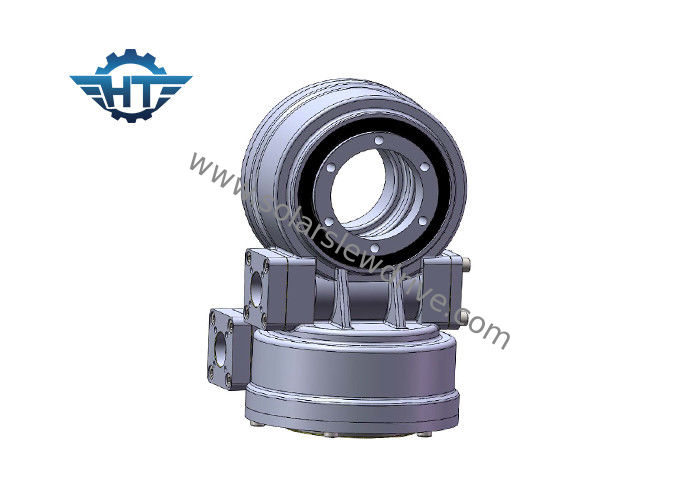

Коробка передач привода ряда оси замка собственной личности SDE5 двойная с электрическими моторами планетарной шестерни для солнечных отслежывателей
Описание
Представление рядов приводов slewing от 6kNm к 220kNm удержания вращающего момента, 200Nm к 63kNm вращающего момента выхода, 500Nm к 271kNm переворачивать емкость нагрузки момента, и коэффициентов уменьшения коробки передач 30:1 до 156 600: 1. Установку можно сделать горизонтально, вертикально, или через оси сочетания из множественные.
Приводы slewing серии VE посоветованы установить приводы slewing ссылаясь на прикрепленную рисуя внешнюю сторону в солнечных применениях для лучшей защиты.
Приводы slewing серии SE посоветованы установить приводы slewing перевернутые на оси азимута в солнечных применениях для лучшей защиты и добавить защиту для оси высоты.
Приводы slewing серии SDE установлены 2 направлений.
Преимущества
1. Сильный переворачивая момент основанный на кольце slewing
2. Adopt охватывая привод червя
3. Управляйте более большой нагрузкой для использования multi контакта зуба
4. Улучшайте статическую само-запирая функцию
Технические данные привода Slewing SDE
Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Да | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Да | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Да | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Да | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Да | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Да | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Да | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Да | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Да | 705 |
