Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | СДЭ3» |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 280~504 / pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L / C, T / T, Western Union |
Поставка способности: | 2000 ШТУК В МЕСЯЦ |
Материал: | 50Мн, 42КрМо | Коэффициент шестерни: | 31:1 |
---|---|---|---|
Вращающий момент требуемой производительности: | 600 Нм | Удержание вращающего момента: | 1500 Нм |
Опрокидывать вращающий момент: | 5800 Нм | Стандартный цвет: | RAL 9006 |
Отрицательная реакция: | <0.1° | Вращая тип: | Ось 2 |
Высокий свет: | Привод ряда шестерни глиста,шестерня кольца слевинг |

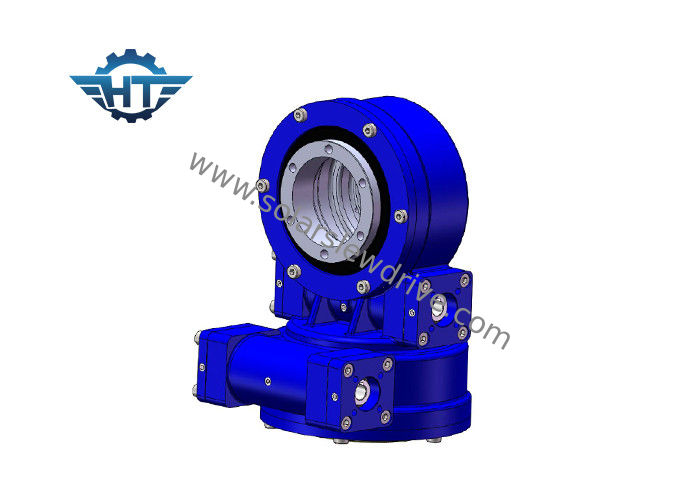

Коробка передач привода ряда SDE3, высокая точность ≤0.1° с удержанием вращающего момента для генератора блюда
Описание
Сразил приводы используйте для одновременной передачи осевых и радиальных сил так же, как передачи опрокидывать моменты. Приводы Slewing состоят из червя конверта, цепляя шестерни, гидравлических или электрических водителей, и совершенно закрытого снабжения жилищем. Вся из наших серий конструированы с шестерней червя часов.
Особенности
1. Высокий backholding вращающий момент для того чтобы улучшить солнечную безопасность системы слежения
2. Охватывать внутренность привода червя
3. Multi контакт зуба для обеспечения высокой нагрузки
4. Само-запирать функцию
Применение
Двойные приводы slewing оси использованы в отслежывателях двойной оси солнечных, heliostats, жаре башни сконцентрировали генераторы, сконцентрированное photovoltaics (CPV), генератор блюда и спутниковую антенну.
1. привод slewing для системы слежения двойной оси солнечной
2. привод slewing для спутниковой системы слежения
3. привод slewing для системы слежения PV концентрата
Технические данные привода Slewing SDE
Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Да | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Да | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Да | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Да | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Да | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Да | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Да | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Да | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Да | 705 |
Q&A
1. Как могу я выбрать?
Пожалуйста определите размер, ширину, напряжение тока, силу и скорость вращения на холостом ходе диаметра колеса необходимых моторов.
2. Смог я взять образцы для того чтобы испытать качество и рынок заранее?
Конечно, радушный взять образцы для того чтобы испытать наши качество и обслуживание.
3. Что общая стоимость для образцов?
Полный образец cost= образца стоил + перевозка
Мы передадим вам самая лучшая грузя цена после того как вы выберете соответствующие моторы шестерни
4. Как вы грузите образцы?
Рассмотрение количества образца не большое, мы поддерживает образцы корабля EMS, TNT или Federal Express
5. Что ваше количество минимального заказа?
10 наборов после того как подтверженные образцы
6. Что ваш срок поставки?
Для стандартных образцов: в пределах 7days; для заказов серии: в течение 25 дней.
