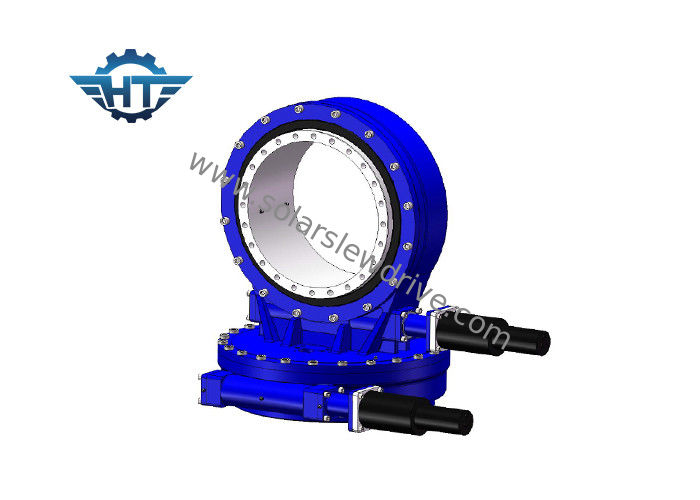

Структура червя IP66 и шестерни сразила коробку передач SDE7 привода с Nema 23 для отслежывателей двойной оси солнечных
Описание
Привод slewing коробка передач которая может безопасно держать радиальный и аксиальная нагрузка, так же, как передает вращающий момент для вращать. Вращение может находиться в одиночной оси, или во множественных осях совместно. Приводы Slewing сделаны путем изготовлять передачу, подшипники, уплотнения, снабжение жилищем, мотор и другие вспомогательные компоненты и собирать их в коробку передач Únished.
Привод Slewing получает широкое применение в модульных трейлерах, кранах, оборудовании самосхвата тимберса, воздушной рабочей платформе, solartracking системах энергии ветра систем, etc.
привод slewing соответствующий для районов высоко-широты и effciency производства электроэнергии будет увеличено над 35%, которое signiÚcantly улучшают effciency системы поколения солнечной энергии.
Для системы слежения горизонтальной одно-оси солнечной, главный вал панели солнечных батарей отрегулирует угол точно для того чтобы отслеживать угол склонения. Этот вид привода slewing только приложен для низкого района широт.
Путем принятие подшипника slewing как свой компонент ядра, привод slewing может принести осевую силу, радиальную силу и опрокидывать момент одновременно. Привод Slewing получает широкое применение в солнечных системах слежения.
Солнечная система слежения разделена в систему слежения горизонтальной одно-оси солнечную, опрокинутый отслежыватель одно-оси и систему слежения двойной оси солнечную.
Приводы slewing которые использованы в солнечных системах слежения главным образом одиночная ось (серия SE), двойная ось (серия SDE) и вертикальный тип (серия VE). И самые общие используемые модели SE3, SE5, SE7, SE9; SDE3, SDE7, VE7, VE9.
Надежность
Наши приводы slewing двойн-оси SDE уверяются на время жизни поля 30 год точный располагать 3D. Приводы SDE создают эффективное и надежное решение в одиночном приводе. Мы квалифицируем весь из наших компонентов и сырье используя стандарты устанавливает ISO 9001, аттестации CE для того чтобы увеличить жизнь поля.
Листы SDE Techical
| Модель |
Коэффициент |
Вращающий момент требуемой производительности (N.m) |
Опрокидывающ вращающий момент (N.m) |
Держащ вращающий момент (N.m) |
Аксиальная нагрузка (kN) |
Радиальная нагрузка (kN) |
Эффективность |
Точность (°) |
Само-запирать |
Вес (kg) |
| 3" |
31:1 |
600 |
1500 |
5800 |
10 |
15 |
40% |
≤0.1 |
Да |
25 |
| 5" |
37:1 |
800 |
6000 |
9200 |
16 |
27 |
40% |
≤0.1 |
Да |
34 |
| 7" |
57:1 |
2000 |
7500 |
13200 |
34 |
58 |
40% |
≤0.1 |
Да |
56 |
| 9" |
61:1 |
4300 |
16000 |
27200 |
60 |
130 |
40% |
≤0.1 |
Да |
92 |
| 12" |
78:1 |
5800 |
25000 |
40560 |
77 |
190 |
40% |
≤0.1 |
Да |
160 |
| 14" |
85:1 |
6750 |
48000 |
44200 |
110 |
230 |
40% |
≤0.1 |
Да |
224 |
| 17" |
102:1 |
9460 |
67000 |
53040 |
142 |
390 |
40% |
≤0.1 |
Да |
320 |
| 21" |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
40% |
≤0.1 |
Да |
492 |
| 25" |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
40% |
≤0.1 |
Да |
705 |
Как выбрать свойственный размер приводов slewing?
Выбирать свойственный размер приводов slewing во избежание от единственных недостатка представления или остатка представления сыграть важную роль в достигать рентабельных решений.
Пожалуйста дайте нам следующую информацию для того чтобы выбрать соответствующий привод slewing:
1. применение
2. toque выхода требовал. Если вы не имеете ясную идею этих данных, то как раз скажите нам нагрузку, например, вес панелей и кронштейнов на нашем приводе slewing.
3. размеры нагрузки и самый большой ветер в вашей зоне в прошлых 10 летах которые использованы для того чтобы высчитать если привод, то мы порекомендовали смогли принести нагрузку maxium когда там приходят большой ветер.
4. скорость ведомого вала вы требовали которые поможет нам порекомендовать соответствующие моторы для вас.
5. другие информации как требование etc отрицательной реакции, ранга IP
