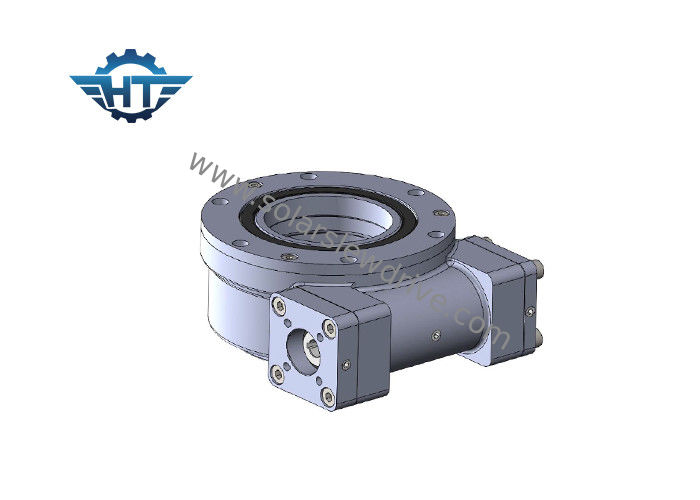

Коробка передач привода ряда SE1 с небольшим мотором шестерни для автоматической солнечной системы слежения и CSP
Описание
Для привода slewing, обычно вызвал подшипник slewing или кольцо slewing, состоит из червя, шестерни, снабжения жилищем, крышки конца, верхней плиты, мотора и других компонентов. В виду того что компоненты ядра червь и шестерня, они могут выдержать осевые силы, радиальные силы и переворачивать моменты в то же время. Сравненный с традиционными роторными продуктами, новый привод slewing удобен для установки, для поддержания и для установки. приводы slewing широко использованы в системах слежения PV солнечных, CPV, CSP и применениях здания, включая краны тележки, подъемы, turntables, машинное оборудование порта, корабли, небольшие системы энергии ветра и спутниковую антенну. 11 отличающийся размер доступный от 1" до 25" с больше чем 60 моделями для того чтобы соотвествовать и регулярные и точные отслеживая в PV, CPV и CSP (тепловой мощности, башне, fresnel, heliostat) отслеживая поля.
Рабочие параметры серий SE
| Модель |
Коэффициент |
Вращающий момент требуемой производительности |
Опрокидывать вращающий момент |
Удержание вращающего момента |
Аксиальная нагрузка |
Радиальная нагрузка |
Эффективность |
Точность |
Само-запирать |
Вес |
| N.m |
N.m |
N.m |
kN |
kN |
степень |
Да |
kg |
| 1" |
31:1 |
400 |
1000 |
1800 |
22 |
12 |
40% |
≤0.1 |
Да |
6 |
| 3" |
31:1 |
300 |
1500 |
7000 |
30 |
15 |
40% |
≤0.1 |
Да |
9 |
| 5" |
37:1 |
637,5 |
6000 |
9200 |
68 |
27 |
40% |
≤0.1 |
Да |
14 |
| 7" |
57:1 |
1750 |
10500 |
13200 |
132 |
58 |
40% |
≤0.1 |
Да |
23 |
| 9" |
61:1 |
4300 |
49900 |
30800 |
340 |
130 |
40% |
≤0.1 |
Да |
44 |
| 12" |
78:1 |
5600 |
54400 |
40560 |
480 |
190 |
40% |
≤0.1 |
Да |
51 |
| 14" |
85:1 |
6750 |
135000 |
44200 |
680 |
230 |
40% |
≤0.1 |
Да |
62 |
| 17" |
102:1 |
9460 |
203000 |
53040 |
980 |
390 |
40% |
≤0.1 |
Да |
85 |
| 21" |
125:1 |
16000 |
271000 |
65000 |
1600 |
640 |
40% |
≤0.1 |
Да |
141 |
| 25" |
150:1 |
21450 |
346000 |
89000 |
2400 |
950 |
40% |
≤0.1 |
Да |
182 |
Установка
Приводы slewing SE1 смогли быть установлены и вертикально и горизонтально.
Посоветовано установить внешнюю сторону приводов slewing горизонтально в применениях солнечных или mechinery для лучшей защиты. Если нужно, для этого смогл также быть установлен вертикально, но нужны дополнительные сторонники.
Применения
солнечные отслежыватели, ветротурбины, блюда спутника и радиолокатора, краны тележки, подъемы человека, общего назначения оборудование, гидравлические приложения оборудования, оборудование инструмента масла, обработчики автошины, землекоп s, и автомобильные подъемы.
