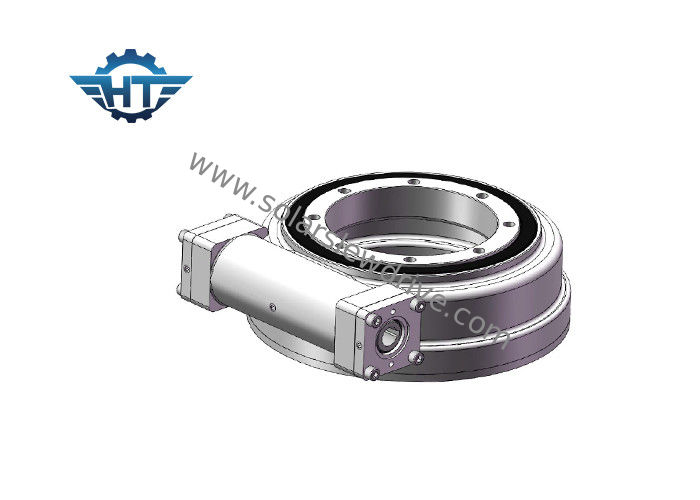

Коробка передач привода ряда червя часов с 24 моторами планетарной шестерни VDC для солнечной энергии

Коробка передач привода ряда червя часов с 24 моторами планетарной шестерни VDC для солнечной энергии

Коробка передач привода ряда червя часов с 24 моторами планетарной шестерни VDC для солнечной энергии
Hourglass Worm Slew Drive Gearbox With 24 VDC Planetary Gear Motors For solar energy
Коробка передач привода ряда червя часов с 24 моторами планетарной шестерни VDC для солнечной энергии
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: HangTuo
Сертификация: CE, ISO9001
Номер модели: СЭ1~СЭ25
Оплата и доставка Условия:
Количество мин заказа: 1 часть
Цена: USD 280~504 / pc
Упаковывая детали: Коробка переклейки
Время доставки: 15~45 дней
Условия оплаты: L / C, T / T, Western Union
Поставка способности: 2000 ШТУК В МЕСЯЦ
контакт
Подробное описание продукта
Модель: СЭ1~СЭ25 Коэффициент шестерни: 31:1~150:1
Применение: Солнечная энергия и строительная техника Место происхождения: Changzhou, Китай
Водитель: Моторы Сертификат: ISO9001, CE
Установка: Как спрошено Обслуживание: По каждому 5 лет
Цвет: Как спрошено Отрицательная реакция: Как спрошено
Высокий свет:

привод ряда шестерни червя

,

шестерня кольца слевинг

Коробка передач привода ряда червя часов с 24 моторами планетарной шестерни VDC для солнечной энергии



Характер продукции



Наши приводы slewing приходят в разнообразие модельные размеры от 1 дюйма до 25 дюймов, ряды представления от 0,3 к kNm 21. Мы также имеем приводы slewing различной отрицательной реакции. Приводы хорошо подойдут для применений которые требуют и удерживания нагрузки и вращательного вращающего момента от такой же коробки передач. Их можно также сделать с двойными осями поворота, (поворачивая оси в то же время) или с двойными приводами на такой же оси, (2 модульной резьбы управляя такой же шестерней кольца в одной оси), и могут быть установлены вертикально, горизонтально или оба.



Коробка передач привода ряда червя часов с 24 моторами планетарной шестерни VDC для солнечной энергии 0


Вертикальные технические спецификации серии



Модель Коэффициент Вращающий момент требуемой производительности Опрокидывать вращающий момент Аксиальная нагрузка Радиальная нагрузка Удержание вращающего момента Эффективность Точность Само-запирать Вес
N.m N.m kN kN N.m степень Да kg
3" 31:1 300 1500 3,6 15 7000 40% ≤0.1 Да 13kg
5" 37:1 637,5 5000 16 27 9200 40% ≤0.1 Да 18kg
7" 57:1 1750 7000 34 58 13200 40% ≤0.1 Да 28kg
8" 51:1 2250 11200 50 80 20400 40% ≤0.1 Да 35kg
9" 61:1 4300 16000 60 130 27200 40% ≤0.1 Да 51kg
12" 78:1 5600 25000 77 190 40560 40% ≤0.1 Да 61kg
14" 85:1 6750 48000 110 230 44200 40% ≤0.1 Да 78 kg
17" 102:1 9460 67000 142 390 53040 40% ≤0.1 Да 105 kg
21" 125:1 16000 89000 337 640 65000 40% ≤0.1 Да 185 kg
25" 150:1 21450 112000 476 950 89000 40% ≤0.1 Да 244 kg



Горизонтальные технические спецификации серии



Модель Коэффициент Вращающий момент требуемой производительности Опрокидывать вращающий момент Удержание вращающего момента Аксиальная нагрузка Радиальная нагрузка Эффективность Точность Само-запирать Вес
N.m N.m N.m kN kN степень Да kg
1" 31:1 400 1000 1800 22 12 40% ≤0.1 Да 6
3" 31:1 300 1500 7000 30 15 40% ≤0.1 Да 9
5" 37:1 637,5 6000 9200 68 27 40% ≤0.1 Да 14
7" 57:1 1750 10500 13200 132 58 40% ≤0.1 Да 23
9" 61:1 4300 49900 30800 340 130 40% ≤0.1 Да 44
12" 78:1 5600 54400 40560 480 190 40% ≤0.1 Да 51
14" 85:1 6750 135000 44200 680 230 40% ≤0.1 Да 62
17" 102:1 9460 203000 53040 980 390 40% ≤0.1 Да 85
21" 125:1 16000 271000 65000 1600 640 40% ≤0.1 Да 141
25" 150:1 21450 346000 89000 2400 950 40% ≤0.1 Да 182



Двойные технические спецификации серии оси



Модель Коэффициент Вращающий момент требуемой производительности Опрокидывать вращающий момент Аксиальная нагрузка Радиальная нагрузка Удержание вращающего момента Эффективность Точность Само-запирать Вес
N.m N.m kN kN N.m степень Да kg
3" 31:1 300 1500 3,6 15 7000 40% ≤0.1 Да 21kg
5" 37:1 637,5 5000 16 27 9200 40% ≤0.1 Да 32kg
7" 57:1 1750 7000 34 58 13200 40% ≤0.1 Да 54kg
9" 61:1 4300 16000 60 130 27200 40% ≤0.1 Да 88kg
12" 78:1 5600 25000 77 190 40560 40% ≤0.1 Да 157 kg
14" 85:1 6750 48000 110 230 44200 40% ≤0.1 Да 214kg
17" 102:1 9460 67000 142 390 53040 40% ≤0.1 Да 315kg
21" 125:1 16000 89000 337 640 65000 40% ≤0.1 Да 481kg
25" 150:1 21450 112000 476 950 89000 40% ≤0.1 Да 682 kg



Особенности



1. Превосходный backholding вращающий момент для обеспечения безопасности

2. Высокая точность для обеспечения стабилизированного рефлектора

3. Высокая оценка IP для того чтобы улучшить срок службы в на открытом воздухе comlicated условиях



Подгонянные обслуживания


1. Особенный дизайн основанный на различных применениях и проектах
2. разные виды моторов смогли соответствоваться, как гидравлические моторы, stepper моторы, электрические моторы etc.
3. другие цвета доступные основанные на коде RAL; наш стандартный цвет RAL 9006.
