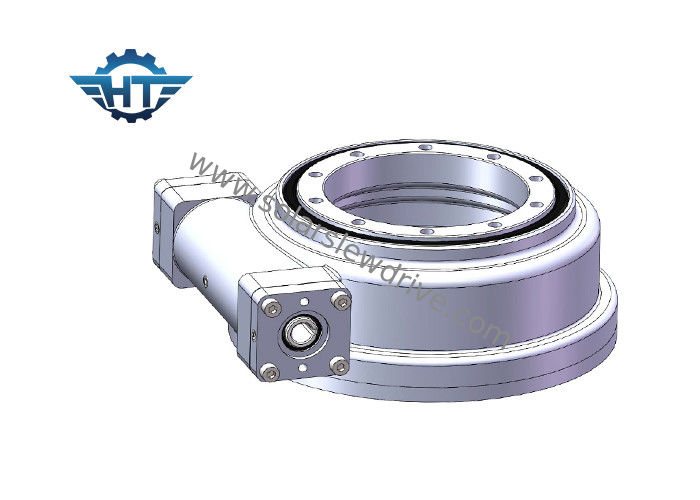

коэффициент 57 шестерни отслежывателя привода ряда 50Mn/42CrMo солнечный/1 для солнечной индустрии
Характер продукции
Функция
Приводы Slewing действуют со стандартной технологией червя, в которой управляют червем на горизонтальном вале действует как водитель для шестерни, вообще, вал электрическим мотором шестерни.
Коэффициент шестерни
Вращение горизонтального червя поворачивает шестерню о перпендикуляре оси к оси винта. Эта комбинация уменьшает скорость управляемого члена и также умножит свой вращающий момент; увеличивающ его пропорционально как уменшения скорости. Коэффициент скорости валов зависит на отношении числа потоков от червя к числу зубов в колесе или шестерне червя.
Червь часов
Наши приводы slewing используют технологию червя часов, в которой формируют для того чтобы включить червя больше зубов в шестерне. Результаты этого увеличенные захвата зуба в больших прочности, эффективности и стойкости.
Параметры
| Модель: |
SE7 |
Место происхождения |
Changzhou, Китай |
| Бренд |
HANGTUO |
Тип |
Заключенный |
| Материал |
42CrMo, 50Mn |
Вращающий момент выхода |
2000 N.m |
| Опрокидывать вращающий момент момента |
K 1,35 N.m |
Удержание вращающего момента |
K 1,32 N.m |
| Статическая осевая оценка |
132 KN |
Статическая радиальная оценка |
58 KN |
| Динамическая осевая оценка |
66 KN |
Динамическая радиальная оценка |
38 KN |
| Коэффициент шестерни |
57:1 |
Эффективность |
40% |
Применения
солнечные отслежыватели, ветротурбины, блюда спутника и радиолокатора, краны тележки, подъемы человека, общего назначения оборудование, гидравлические приложения оборудования, оборудование инструмента масла, обработчики автошины, землекоп s, и автомобильные подъемы.
Параметры серий SE
| Модель |
Коэффициент |
Вращающий момент требуемой производительности (N.m) |
Опрокидывающ вращающий момент (N.m) |
Держащ вращающий момент (N.m) |
Аксиальная нагрузка (kN) |
Радиальная нагрузка (kN) |
Эффективность |
Точность (°) |
Само-запирать |
Вес (kg) |
| 1" |
32:1 |
400 |
1000 |
1800 |
22 |
12 |
40% |
≤0.1 |
Да |
6 |
| 3" |
31:1 |
600 |
1500 |
3000 |
30 |
16 |
40% |
≤0.1 |
Да |
8 |
| 5" |
37:1 |
800 |
6000 |
9200 |
68 |
27 |
40% |
≤0.1 |
Да |
12 |
| 7" |
57:1 |
2000 |
13500 |
13200 |
132 |
58 |
40% |
≤0.1 |
Да |
21 |
| 9" |
61:1 |
4400 |
45000 |
30800 |
340 |
130 |
40% |
≤0.1 |
Да |
49 |
| 12" |
78:1 |
5800 |
54400 |
40560 |
480 |
190 |
40% |
≤0.1 |
Да |
61 |
| 14" |
85:1 |
6550 |
68000 |
54200 |
680 |
230 |
40% |
≤0.1 |
Да |
63 |
| 17" |
102:1 |
9400 |
135600 |
65040 |
980 |
390 |
40% |
≤0.1 |
Да |
105 |
| 21" |
125:1 |
16000 |
203400 |
81000 |
1600 |
640 |
40% |
≤0.1 |
Да |
149 |
| 25" |
150:1 |
21000 |
271160 |
89000 |
2400 |
950 |
40% |
≤0.1 |
Да |
204 |
Упаковка и грузить
Внутренняя упаковка: антиржавейная полиэтиленовая пленка; полиэтиленовые пакеты вакуума.
Наружная упаковка: трудная коробка; деревянный случай; деревянный паллет.
Грузя термина: срочным; самолетом; по суше; морским путем.
Для образцов, в виду того что привод ряда с небольшим размером исклучая тяжеловесного веса, нет рентабельной доставки морским путем пока срочная доставка рентабельный путь, наша logistitic воля штатов спрошенная TNT, DHL, UPS, FEDERAL EXPRESS, сравнить срочную цену для обнаружения самого рентабельного пути.
Если в оптовом заказе в будущем, мы рекомендуем корабль морским путем.
