Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | СДЭ21» |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 280~504 / pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L / C, T / T, Western Union |
Поставка способности: | 2000 ШТУК В МЕСЯЦ |
Материал: | 50Мн, 42КрМо, КТ | модель: | СДЭ21 |
---|---|---|---|
Удержание вращающего момента: | кНм 89 | Опрокидывать вращающий момент: | кНм 65 |
Эффективность: | 40% | Осевая нагрузка: | кН 337 |
Радиальная нагрузка: | кН 640 | Цвет: | основанный на коде РАЛ |
Высокий свет: | Привод кольца Slewing,небольшой привод ряда |

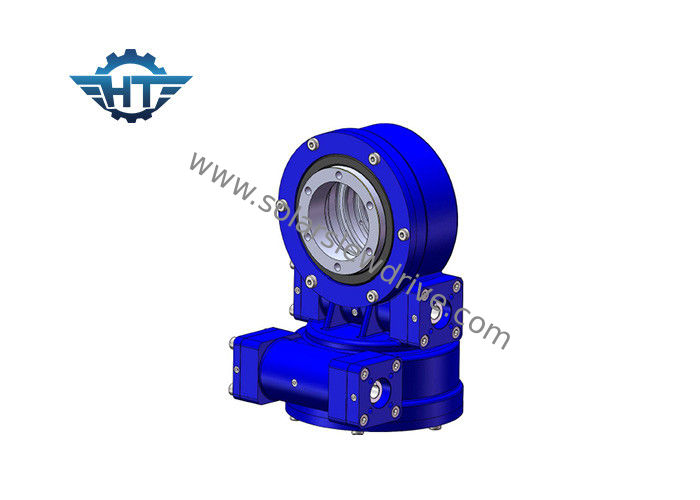

Малошумная коробка передач привода ряда серии СДЭ для системы слежения двойной оси автоматической солнечной
Описание
Отслежыватель двойной оси солнечный включает мовинг платформу, фиксированную платформу, серийную цепь, параллельную цепь и задающий усилитель как привод слевинг отслежывателя двойной оси солнечный. Мовинг платформа поддержана серийной цепью и управлена параллельной цепью, формируя параллельный отслеживая механизм. привод ряда для отслежывателя двойной оси солнечного установлен для того чтобы управлять параллельной цепью к движению для того чтобы управлять мовинг платформой для того чтобы вращать вокруг вертикальных и горизонтальных осей. Привод слевинг отслежывателя двойной оси солнечный присутствующего разоблачения имеет более большое место для работы, лучшее отслеживая представление и преимущества высокой ригидности, низкое энергопотребление, небольшой крутящий момент на ведущем вале и низкие инерцию, етк.
Словарь определяющих параметров
Опрокидывать вращающий момент момента: Вращающий момент нагрузка умноженная расстоянием между положением нагрузки и центром подшипника слевинг. Если корке произведенное нагрузкой и расстоянием больше чем расклассифицированный опрокидывая вращающий момент момента, то привод слевинг будет переворачиван.
Радиальная нагрузка: Нагрузите вертикаль к оси подшипника слевинг
Аксиальная нагрузка: Нагрузите параллель к оси подшипника слевинг
Удержание вращающего момента: Обратный вращающий момент. Когда привод вращает обратно, и части не повреждены, вызван максимальный достиганный вращающий момент удержание вращающего момента.
Само-запирать: Только нагружанный, привод слевинг не может обратить поворачивает и таким образом вызвал само-запирать.
Рабочие параметры модели СДЭ
Модель | Коэффициент | Вращающий момент требуемой производительности (Н.м) | Опрокидывающ вращающий момент (Н.м) | Держащ вращающий момент (Н.м) | Аксиальная нагрузка (кН) | Радиальная нагрузка (кН) | Эффективность | Точность (°) | Само-запирать | Вес (кг) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Да | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Да | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Да | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Да | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Да | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Да | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Да | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Да | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Да | 705 |
