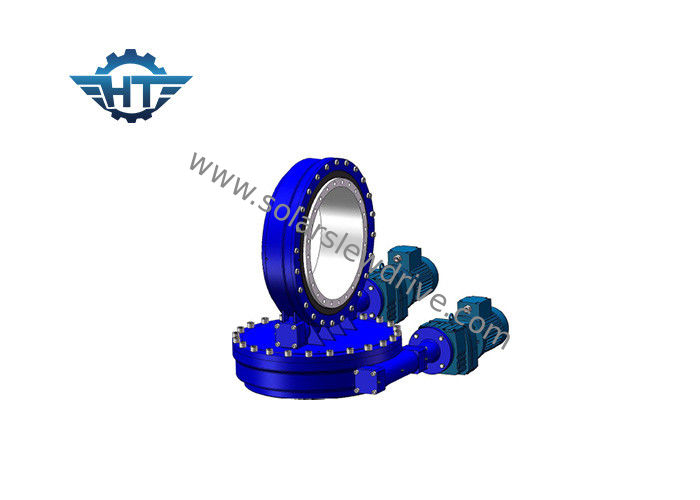

Коэффициент 78 шестерни/1 привод ряда оси СДЭ 12 двойной двухосный для двойной солнечной системы Солнца оси

Коэффициент 78 шестерни/1 привод ряда оси СДЭ 12 двойной двухосный для двойной солнечной системы Солнца оси

  • Коэффициент 78 шестерни/1 привод ряда оси СДЭ 12 двойной двухосный для двойной солнечной системы Солнца оси
  • Коэффициент 78 шестерни/1 привод ряда оси СДЭ 12 двойной двухосный для двойной солнечной системы Солнца оси
Коэффициент 78 шестерни/1 привод ряда оси СДЭ 12 двойной двухосный для двойной солнечной системы Солнца оси
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: HangTuo
Сертификация: CE, ISO9001
Номер модели: СДЭ12»
Оплата и доставка Условия:
Количество мин заказа: 1 часть
Цена: USD 280~504 / pc
Упаковывая детали: Коробка переклейки
Время доставки: 15~45 дней
Условия оплаты: L / C, T / T, Western Union
Поставка способности: 2000 ШТУК В МЕСЯЦ
контакт
Подробное описание продукта
Материал: 50Мн, 42КрМо модель: СДЭ12
Тип: червь и вормвхэел Гарантия: 3 лет
ОЭМ: Доступный Служба технической поддержки: Вся жизнь
Применение: Солнечная система слежения Коэффициент: 78
Цвет: основанный на коде РАЛ Темп работы.: -30~+120 Градус цельсия
Высокий свет:

Привод кольца Slewing

,

небольшой привод ряда

Коэффициент 78 шестерни/1 привод ряда оси СДЭ 12 двойной двухосный для двойной солнечной системы Солнца оси



Двойной привод ряда оси (тип) СДЭ - солнечный привод ряда отслежывателя


Конструировать серии СДЭ поглощает преимущества ВЭ и СЭ. Направление азимута и высоты 3Д вращая в то же время.
Самое общее применение привода слевинг для приводов слевинг двойн-оси отслежыватели двойн-оси солнечные, как хэлиостац и сконцентрированное фотоволтайкс (CPV), и блюда спутника или радиолокатора. Другие применения включают автомобильные подъемы, робототехнические позиционеры руки, и оборудование этапа.

Спецификации



Наши размеры базовой модели поставляют представление выстраивают в ряд от 1 500 Нм до 11 200 Нм из удержания вращающего момента, 100Нм до 20 000 Нм из вращающего момента выхода, 5000 Нм до 89 000 Нм из опрокидывать вращающий момент, и коэффициенты уменьшения коробки передач 30:1 до 150: 1. Путем прикреплять планетарную коробку передач, коэффициент шестерни смог быть даже выше. Приводы можно установить горизонтально, вертикально, или на осях многократной цепи сочетания из.



Надежность



Наши приводы слевинг двойн-оси СДЭ уверены на время жизни поля 30 год точный располагать 3Д. Приводы СДЭ создают эффективное и надежное решение в одиночном приводе. Мы квалифицируем все из наших компонентов и сырья используя стандарты установленные ИСО 9001, аттестации КЭ для того чтобы увеличить жизнь поля.



Представление



Наша технология червя часов приводов ряда запатентованная пользой для того чтобы дать максимальную поддержку контроля и движения. Наши шестерни червя включают 5 до 11 зуба на линии тангажа шестерни кольца от винта часов, который более высокий захват зуба чем стандартные черви, дающ коробке передач большие стабильность и прочность. Выучите больше о технологии часов.



Путем адопинг червь часов, приводы имеют следующие особенности:



1) Более высокие вращающий момент выхода и нагрузка удержания



2) Верхняя отслеживая точность



3) Сильная коррозионная устойчивость и герметизировать эффективные



Наши двойные приводы слевинг оси перечислены ниже, для более детальных размеров и параметры, пожалуйста ссылаются на наши чертежи продаж



Модель Коэффициент Вращающий момент требуемой производительности (Н.м) Опрокидывающ вращающий момент (Н.м) Держащ вращающий момент (Н.м) Аксиальная нагрузка (кН) Радиальная нагрузка (кН) Эффективность Точность (°) Само-запирать Вес (кг)
3" 31:1 600 1500 5800 10 15 40% ≤0.1 Да 25
5" 37:1 800 6000 9200 16 27 40% ≤0.1 Да 34
7" 57:1 2000 7500 13200 34 58 40% ≤0.1 Да 56
9" 61:1 4300 16000 27200 60 130 40% ≤0.1 Да 92
12" 78:1 5800 25000 40560 77 190 40% ≤0.1 Да 160
14" 85:1 6750 48000 44200 110 230 40% ≤0.1 Да 224
17" 102:1 9460 67000 53040 142 390 40% ≤0.1 Да 320
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 Да 492
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 Да 705



Как выбрать свойственный размер приводов слевинг?



Выбирать свойственный размер приводов слевинг во избежание от не только недостатка представления или остатка представления игра важная роль в достигать рентабельных решений.



Пожалуйста дайте нам следующую информацию для того чтобы выбрать соответствующий привод слевинг:



1. применение

2. требуемый токе выхода. Если вы не имеете ясную идею этого данные, то как раз скажите нам нагрузка, например, вес панелей и кронштейны на наш слевинг управляет.

3. размеры нагрузки и самый большой ветер в вашей зоне в прошлых 10 летах которые использованы для того чтобы высчитать если привод, то мы порекомендовали смогли принести нагрузку максюм когда там приходят большой ветер.

4. скорость ведомого вала вы требовали что поможет нам порекомендовать соответствующие моторы для вас.

5. другие информации как требование етк отрицательной реакции, ранга ИП
