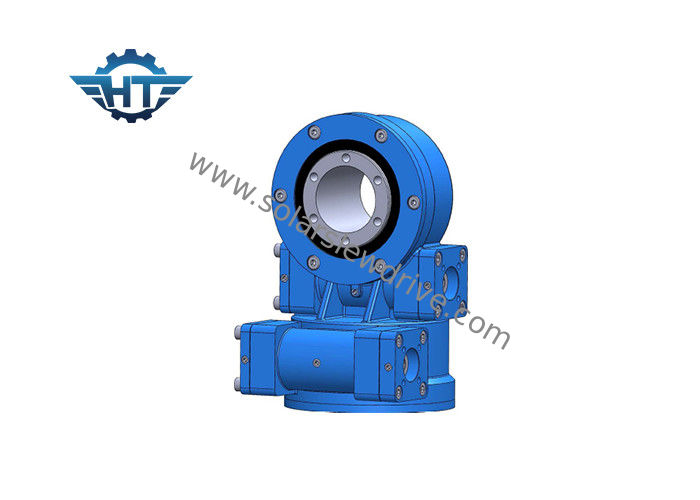

Низкий привод ряда оси скорости вращения СДЭ5 двойной с аттестацией ИСО9001/КЭ для солнечных отслежывателей

Низкий привод ряда оси скорости вращения СДЭ5 двойной с аттестацией ИСО9001/КЭ для солнечных отслежывателей

  • Низкий привод ряда оси скорости вращения СДЭ5 двойной с аттестацией ИСО9001/КЭ для солнечных отслежывателей
Низкий привод ряда оси скорости вращения СДЭ5 двойной с аттестацией ИСО9001/КЭ для солнечных отслежывателей
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: HangTuo
Сертификация: CE, ISO9001
Номер модели: СДЭ5»
Оплата и доставка Условия:
Количество мин заказа: 1 часть
Цена: USD 280~504 / pc
Упаковывая детали: Коробка переклейки
Время доставки: 15~45 дней
Условия оплаты: L / C, T / T, Western Union
Поставка способности: 2000 ШТУК В МЕСЯЦ
контакт
Подробное описание продукта
Материал: 50Mn, 42CrMo модель: СДЭ 5
Коэффициент шестерни: 37:1 Вращающий момент требуемой производительности: 800 Нм
Держать вращающий момент: 9200 Нм Опрокидывать вращающий момент: 6000 Нм
Эффективности: 40% Стандартный цвет: РАЛ 9006
Отрицательная реакция: ≤ 0,1 Функция: двойная ось
Высокий свет:

небольшой привод ряда

,

двигатель червя

Низкий привод ряда оси скорости вращения СДЭ5 двойной с аттестацией ИСО9001/КЭ для солнечных отслежывателей



Описание



Представление приводов слевинг выстраивает в ряд от 6кНм к 220кНм удержания вращающего момента, 200Нм к 63кНм вращающего момента выхода, 500Нм к 271кНм переворачивать емкость нагрузки момента, и коэффициентов уменьшения коробки передач 30:1 до 156 600: 1. Установку можно сделать горизонтально, вертикально, или через оси многократной цепи сочетания из.



Вертикальная установка

Посоветовано установить приводы слевинг ссылаясь на прикрепленную рисуя внешнюю сторону в солнечных применениях для лучшей защиты.

Для других применений, направления установки будут основаны на оценке уровня защиты и будет лучшее для лучшей защиты.



Горизонтальная установка

Посоветовано установить приводы слевинг вверх ногами на оси азимута в солнечных применениях для лучшей защиты и добавить защиту для оси высоты.



Для других применений, направления установки будут основаны на оценке уровня защиты и будет лучшее для лучшей защиты.



Двойные приводы слевинг оси установлены 2 направлений.



Преимущество



1. Сильный переворачивая момент основанный на кольце слевинг

2. Адопт охватывая привод червя

3. Управляйте более большой нагрузкой для использования мулти контакта зуба

4. Улучшайте статическую само-запирая функцию



Технические данные



Модель Коэффициент Вращающий момент требуемой производительности (Н.м) Опрокидывающ вращающий момент (Н.м) Держащ вращающий момент (Н.м) Аксиальная нагрузка (кН) Радиальная нагрузка (кН) Эффективность Точность (°) Само-запирать Вес (кг)
3" 31:1 600 1500 5800 10 15 40% ≤0.1 Да 25
5" 37:1 800 6000 9200 16 27 40% ≤0.1 Да 34
7" 57:1 2000 7500 13200 34 58 40% ≤0.1 Да 56
9" 61:1 4300 16000 27200 60 130 40% ≤0.1 Да 92
12" 78:1 5800 25000 40560 77 190 40% ≤0.1 Да 160
14" 85:1 6750 48000 44200 110 230 40% ≤0.1 Да 224
17" 102:1 9460 67000 53040 142 390 40% ≤0.1 Да 320
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 Да 492
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 Да 705



Примечание: Вышеуказанные размеры и параметры могут быть уточнены или отрегулированный, для более детальных размеров и параметров, пожалуйста см. наши чертежи продаж.



Подгонянные обслуживания
1. особенный дизайн основанный на различных применениях и проектах
2. разные виды моторов смогли соответствоваться, как гидравлические моторы, степпер моторы, электрические моторы етк.
3. другие цвета доступные основанные на коде РАЛ; наш стандартный цвет РАЛ 9006.



Аппликатонс



Низкий привод ряда оси скорости вращения СДЭ5 двойной с аттестацией ИСО9001/КЭ для солнечных отслежывателей 0



Сконцентрированная солнечная система слежения, путем приложение приводов двойных слевинг оси на солнечной системе которым нужен высокий спрос высокой эффективности слевинг управляет.
